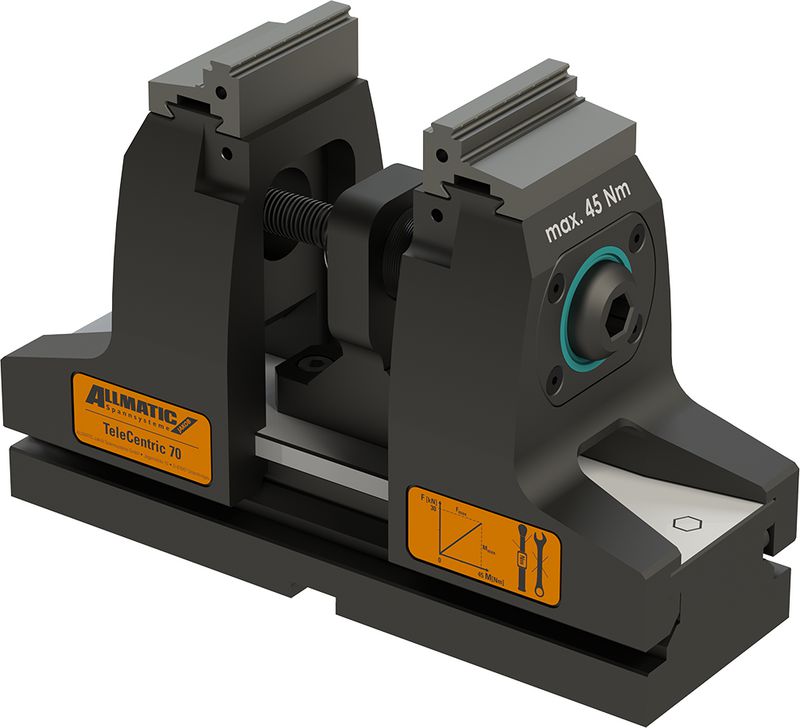

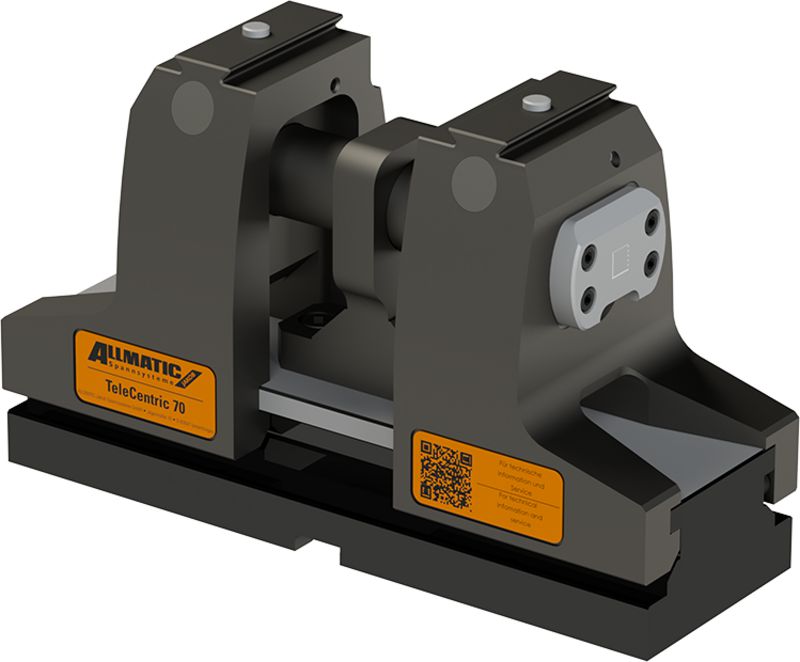

ALLMATIC 5-Achs Kraftspanner TeleCentric 70

Einsatzbereich:

• Ideal für den Einsatz in der 5-Achs-Bearbeitung
• Selbstbezogenes Laster

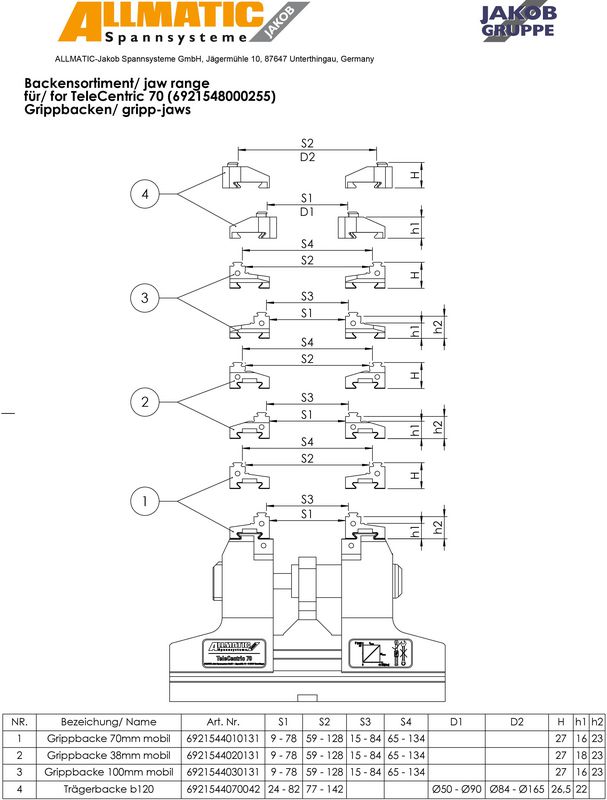

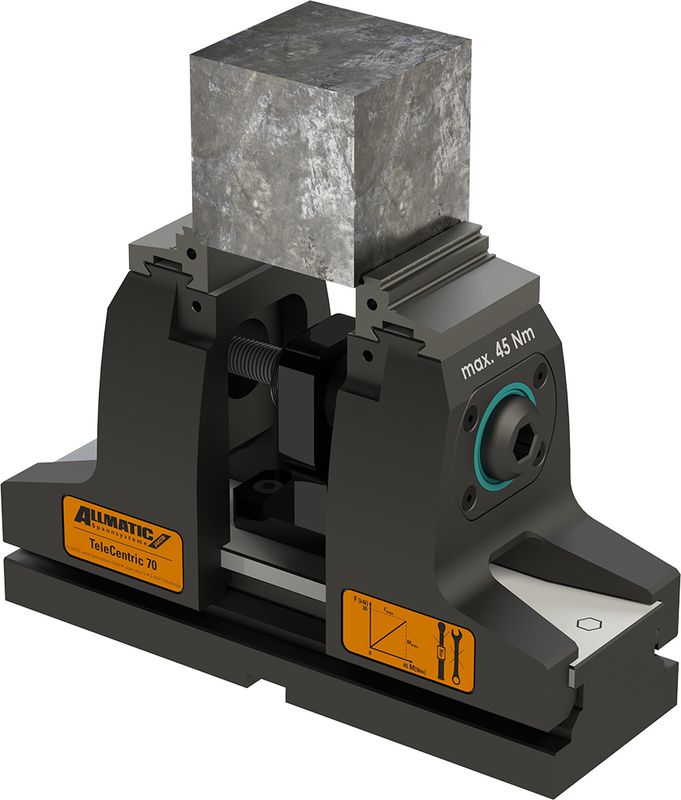

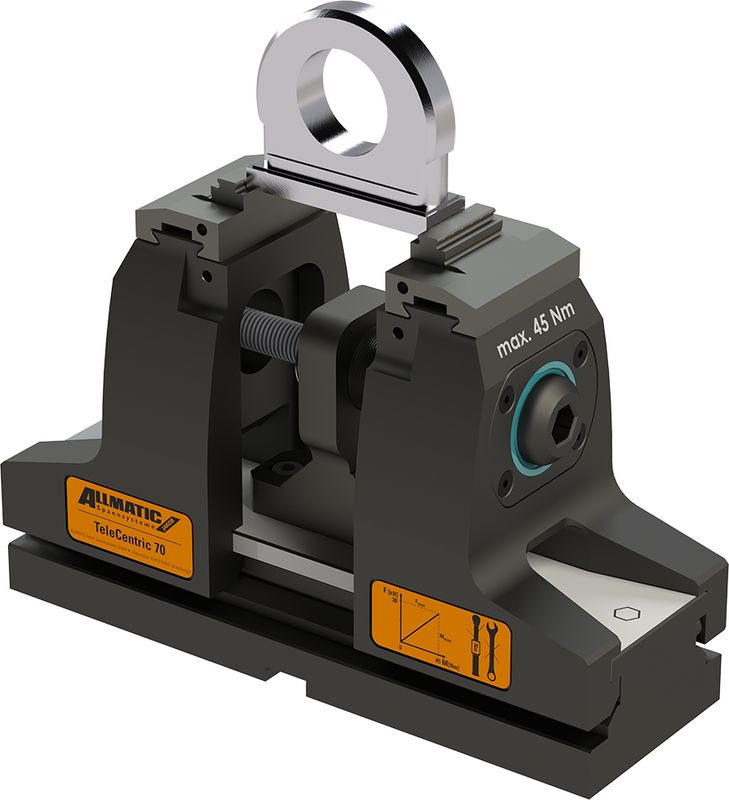

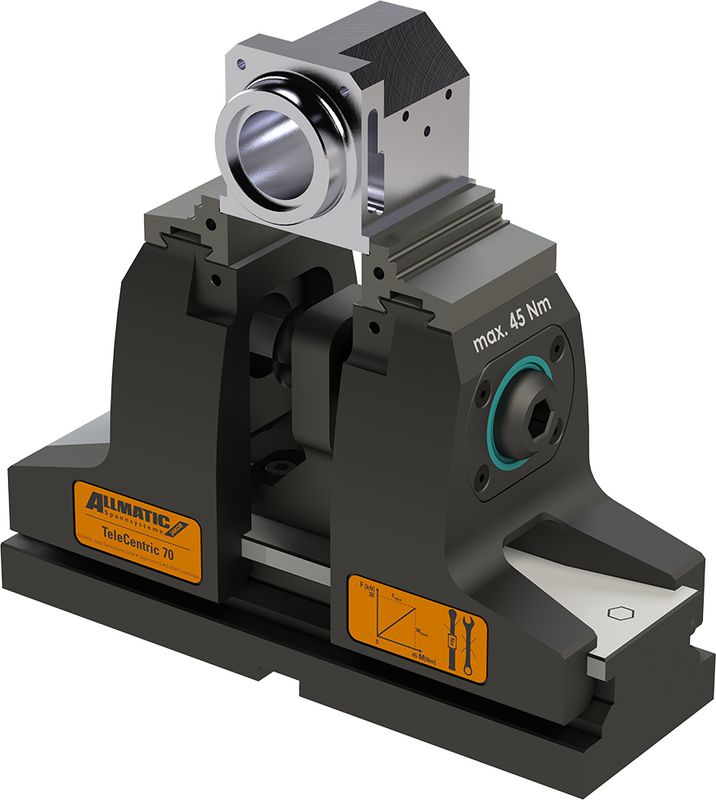

• Spannen von Roh- und vorbearbeiteten Teilen – auch mit Greiferklemmung möglich
• Backenbreite 70 mm
• Spannbereich 9-135 mm
• (0-69 mm mit Nullbacke)

Beschreibung:

• Konstante Klemmkraft von 30 kN bei einem Anzugsdrehmoment von 45 Nm
• Symmetrische Form durch Teleskopspindel:
• optimale Zugänglichkeit des Werkstücks
• Das Werkstück bleibt zentriert und parallel, die Interferenzkontur bleibt unverändert
• einfache Programmierung ohne Nullpunktverschiebung

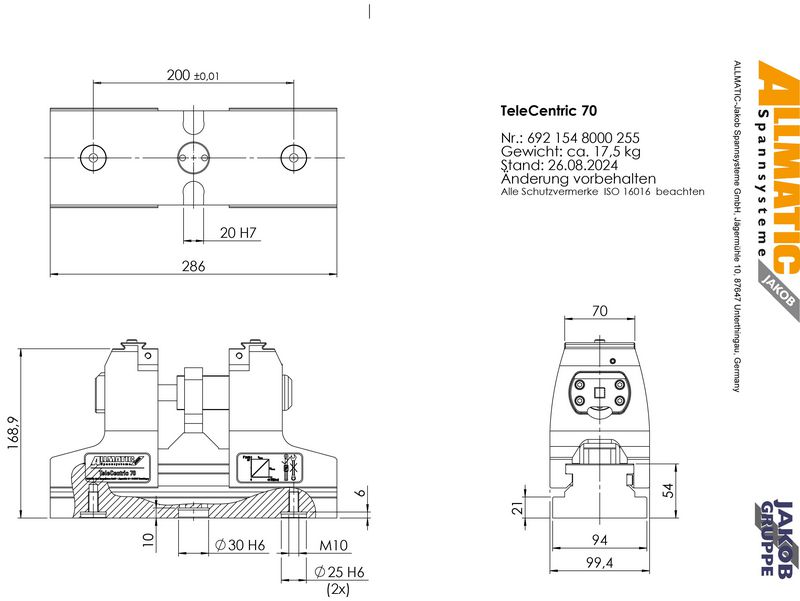

• Auflagehöhe des Werkstücks 192 mm

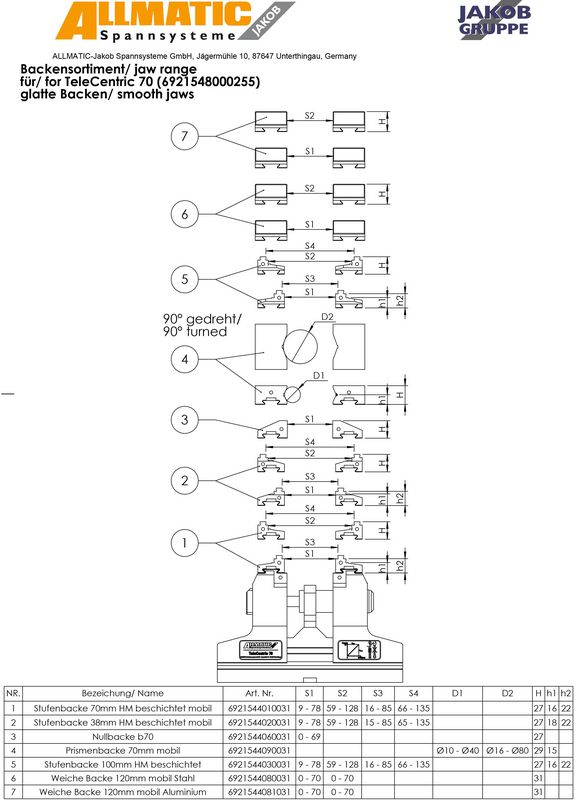

• Schnellwechsel-Kiefersystem:
• Werkzeugloser Backenwechsel innerhalb von 10 Sekunden pro Backenpaar
• Die Backen sind umkehrbar für einen Spannbereich von 9 mm bis 135 mm.
• Durch die Verwendung der Nullbacke verringert sich der minimale Spannbereich von 9 auf 0 mm.
• Standardmäßig mit Positionierbohrungen für Nullpunktspannsysteme; Innenmikrometer 200 mm
• Zusätzliche Befestigung am Maschinentisch mit seitlichen Klemmen
• Betrieb mit Drehmomentschlüssel

Passendes Zubehör:
411005 ALLMATIC Zubehör TeleCentric


Lieferumfang:

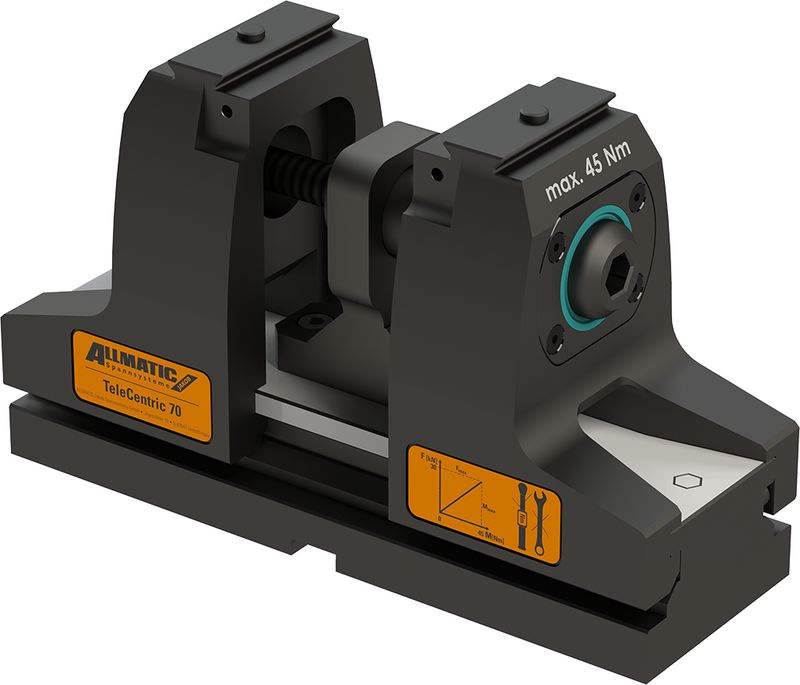

1x TeleCentric 70 (ohne Spannbacken)
1x Handkurbel zur Voreinstellung
1x Schnellstartanleitung
