Hersteller Artikel-Identifikationsnummer (IDM)
5961302 - 5961306
Hersteller Artikel-Barcodenummer (IDM-BAR)
25961302 - 25961306
Hersteller Artikel-Identifikationsnummer EAN Code (IDM-EAN)
25961302 - 25961306
Hersteller Artikel-Bezeichnungscode (IDM-I)
254RG-16CC01-1101135 - 254RG-16CC01-2151135

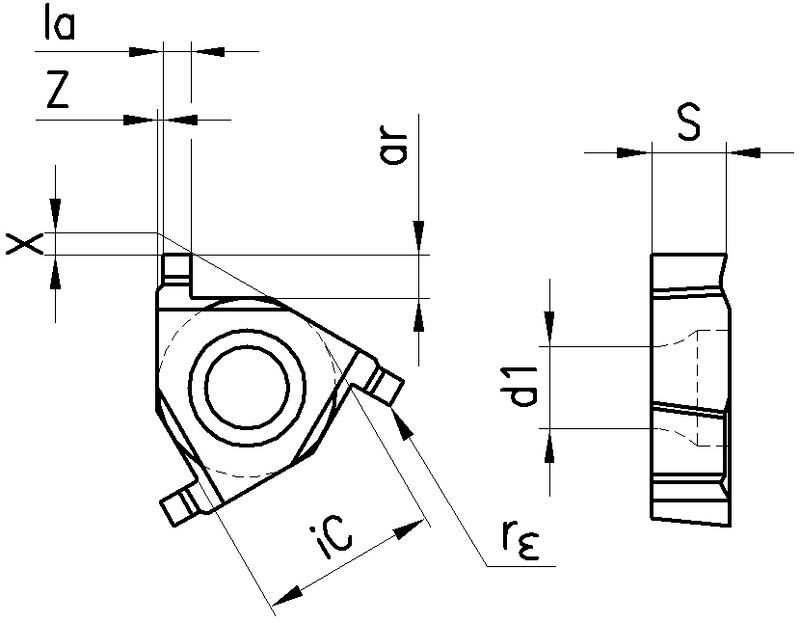

la [mm]
1.1 - 2.15
Grösse
16
Sorte
1135
ar [mm]
1.3 - 1.85
iC [mm]
9.52
d1 [mm]
4.4
s [mm]
3.97
x [mm]
1.35
z [mm]
0.05
r [mm]
0.08
Ausführung
universell, für ISO M- , S- , P- und K-...
Hauptfreiwinkel (AN) [°]
0.0
Körperwinkel, Maschinenseite (BAMS) [°]
0.0
Schnitttiefe, max. des Einsatzes (CDX) [mm]
1.3 - 1.85
Schneidenausführung (CECC)
rounded
Schneidenanzahl (CEDC)
3.0
Beschichtung (COATING)
TIALN
Beschichtungstyp (COATTYP)
PVD
Schneidplattengrösse und -form (CUTINT_SIZESHAPE)
CoroThread 266/254 -circlip size 16R
Stechbreite, Nennmass (CW) [mm]
1.1 - 2.15
Eingschlossener Winkel des Einsatz (EPSR) [°]
60.0
Sorte (GRADE)
1135
Schneidrichtung (HAND)
Right
Befestigungsart (IFS)
40°-60° countersunk hole, rail bottom
Anzahl der Seiten eines Werkzeug- oder Schneidteils (NSIDE)
single sided
Eckenradius, links (REL) [mm]
0.08
Eckenradius, rechts (RER) [mm]
0.08
Schneidkantenhöhe (S) [mm]
3.97
Sensor eingebettet (SEP) [mm]
False
Plattensitz (SSC)
16
Substrat (SUBSTRATE)
WC
Verpackungseinheit Stück (VES)
10
Bearbeitungstyp (CTPT)
pre-machining with demand on surface
Werkstoffklassifizierung (TMC1ISO)
PMKS
Masse (Gewicht) (WT) [kg]
0.00362 - 0.00344
Hersteller Artikel-Identifikationsnummer ANSI Code (IDM-ANSI)
254RG-16CC01-110 1135 - 254RG-16CC01-215 1135
Artikelfamilie (ARTFAM)
CoroThread 266
Produktunterfamiliencode (TSYC)
254R/LG
Artikelkategorie (ARTCAT)
Wendeplatten Drehen / Gewinden
Artikelbeschreibung (ARTDES)
CoroTurn TR, CoroTurn 300, T-Max Q-Cut, ...
Artikelgruppe (ARTGRP)
Fertigungstechnik
Artikelinformation (ARTINFO)
CoroThread® 266 Wendeschneidplatte zum ...
