F303505
W303560a
W303560b
F303505
W303560a
W303560b

303565

COROMANT Wendeplatte 266 RG

COROMANT
Anwendung:
P_Materialgruppe_P_Hauptanw._(A001) P_Materialgruppe_M_Hauptanw._(A002) P_Materialgruppe_K_Hauptanw._(A003) P_Materialgruppe_N_Hauptanw._(A004) P_Materialgruppe_S_Hauptanw._(A005) P_Materialgruppe_H_Neutral_(A006) P_Materialgruppe_O_Neutral_(A007) P_Aussen-Gewindedrehen_(A630)
Pictogramm Legende

Hauptanwendung Stahl (ISO-P), Hauptanwendung Rostfreier Stahl (ISO M), Hauptanwendung Gusswerkstoffe (ISO K), Hauptanwendung Nichteisenmetalle (ISO N), Hauptanwendung Superlegierungen (ISO S), zum Aussen- Gewindedrehen

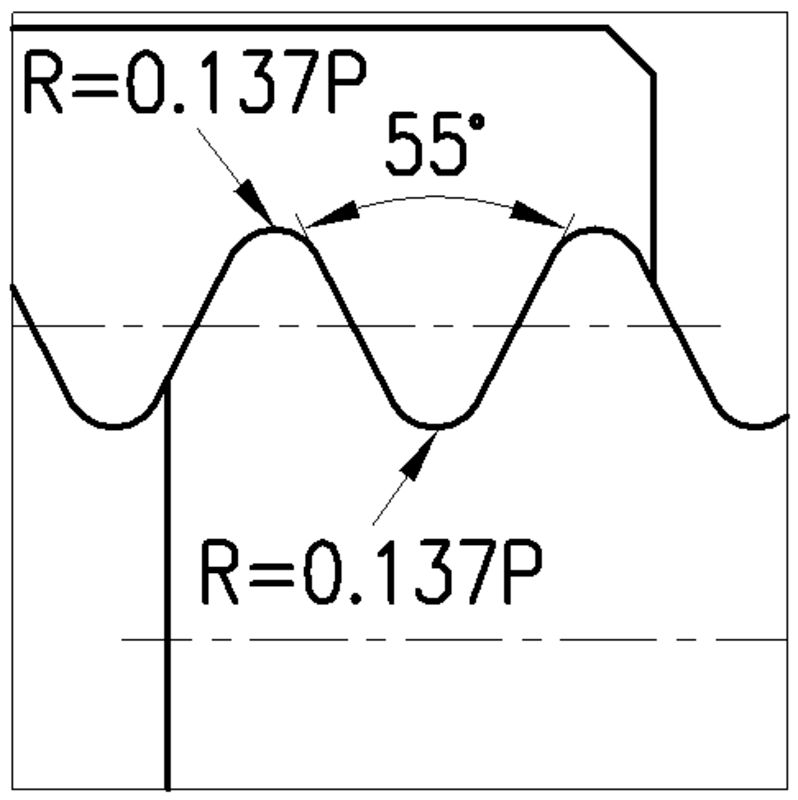

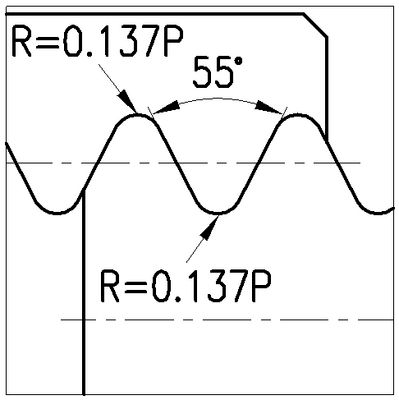

Aussengewinde, Vollprofil Whitworth 55°.

Sorten:
1125: universell, für Stahl, Guss und Aluminium
1135: universell, für ISO M- , S- , P- und K- Bereich


Geometrien:
A: Kantenverrundung
F: Scharfe Schneidkante ohne Kantenverrundung.

Passende Trägerwerkzeuge:
303305 COROMANT Halter CoroThread 266R/LFG

Hinweis: Wendeplatten in Rechtsausführung benötigen Halter in Rechtsausführung.
Downloads:
PDF Download
Schnittdaten
9 gefundene Artikel
FILTER
Code ▾
Code ✕
Filter löschen
Sorte ▾
Sorte ✕
Filter löschen
Mehr Filter
Filter zurücksetzen
Artikel Nr
Bezeichnung
Code
16WH01A280M - 16WH01A080M
Sorte
1135 - 1125
Grösse
16
Gg/1"
28 - 8
Artikelkategorie (ARTCAT)
Wendeplatten Drehen / Gewinden

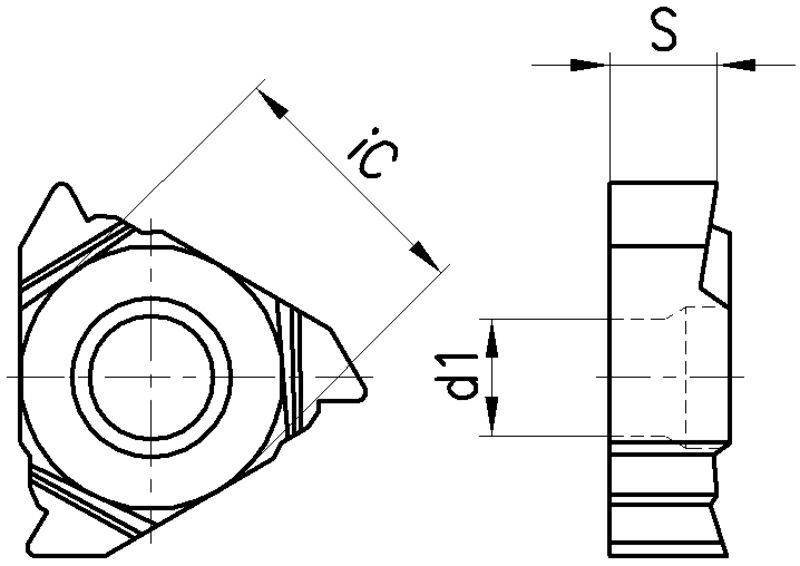

IC [mm]
9.52
Hersteller Artikel-Bezeichnungscode (IDM-I)
266RG-16WH01A280M 1135 - 266RG-16WH01A080M 1125
Hersteller Artikel-Identifikationsnummer (IDM)
5781961 - 5781950
Hersteller Artikel-Identifikationsnummer EAN Code (IDM-EAN)
12375403 - 12445624
Hersteller Artikel-Barcodenummer (IDM-BAR)
12375403 - 12445624
d1 [mm]
4.4
s [mm]
3.97
Ausführung
universell, für ISO M- , S- , P- und K-... - universell, für Stahl, Guss und Alumini...
Geometrien
A - F
Ausführung Geometrien
Kantenverrundung - Scharfe Schneidkante ohne Kantenverrundu...
Staffelung
Netto CHF
zzgl. Versand
Menge
303565.0100
COROMANT Gewindeplatte 266RG, Withworth Vollp.
28 / 16WH01A280M 1135
Code
Sorte
Code
16WH01A280M
Sorte
1135
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
303565.0400
COROMANT Gewindeplatte 266RG, Withworth Vollp.
19 / 16WH01A190M 1125
Code
Sorte
Code
16WH01A190M
Sorte
1125
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
303565.0500
COROMANT Gewindeplatte 266RG, Withworth Vollp.
19 / 16WH01F190E 1135
Code
Sorte
Code
16WH01F190E
Sorte
1135
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
303565.0800
COROMANT Gewindeplatte 266RG, Withworth Vollp.
14 / 16WH01A140M 1125
Code
Sorte
Code
16WH01A140M
Sorte
1125
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
303565.0900
COROMANT Gewindeplatte 266RG, Withworth Vollp.
14 / 16WH01F140E 1135
Code
Sorte
Code
16WH01F140E
Sorte
1135
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
303565.1000
COROMANT Gewindeplatte 266RG, Withworth Vollp.
12 / 16WH01A120M 1125
Code
Sorte
Code
16WH01A120M
Sorte
1125
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
303565.1100
COROMANT Gewindeplatte 266RG, Withworth Vollp.
11 / 16WH01A110M 1125
Code
Sorte
Code
16WH01A110M
Sorte
1125
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
303565.1200
COROMANT Gewindeplatte 266RG, Withworth Vollp.
11 / 16WH01F110E 1135
Code
Sorte
Code
16WH01F110E
Sorte
1135
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
303565.1500
COROMANT Gewindeplatte 266RG, Withworth Vollp.
8 / 16WH01A080M 1125
Code
Sorte
Code
16WH01A080M
Sorte
1125
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
9 gefundene Artikel
