F260320a
W260320
F260320b
F260320a
W260320
F260320b

260320

DC Gewindebohrer Metrisches ISO-Gewinde

DC
Produkteigenschaften:
P_SwissMade_(P010) P_Material_HSS-E_(P020) P_DCSWISS_W02011N_(P040) P_Aufn._Zyl.sch._mit_Vierkant_(P050) P_Gewindenorm_M_(P080) P_Zaehnezahl_02-03_(P140) P_Schneidrichtung_Rechts_(P240) P_Gew.Anschn.Form_B_(3.5-5.5xP)_(P338) P_Schneidentol._G_ISO3-6G_(P350)
Anwendung:
P_Materialgruppe_P_Neutral_(A001) P_Materialgruppe_M_Neutral_(A002) P_Materialgruppe_K_Neutral_(A003) P_Materialgruppe_N_Nebenanw._(A004) P_Materialgruppe_S_Neutral_(A005) P_Materialgruppe_H_Neutral_(A006) P_Materialgruppe_O_Neutral_(A007) P_Gewindebohren_(A415) P_Gewinden_Durchgangsloch_(A445)
Pictogramm Legende
gerade Nuten, Schälanschnitt, Swiss Made, aus HSS-E (Schnellarbeitsstahl, enthält zusätzlich ca. 5 % bis 8 % Cobalt.), Für langspanende Werkstoffe mit einer Zugfestigkeit von Rm > 350...1000 N/mm2., mit Zylinderschaftaufnahme mit Vierkantende, gemäss Gewindenorm M (Metrisches Regelgewinde), Zähnezahl 2 - 3, Schneidrichtung Rechts, Gewindeanschnitts- Form B, Gewinde Toleranzfeld ISO3 / 6G (mit Übermass)
Nebenanwendung Nichteisenmetalle (ISO N), zum Gewindebohren, für Durchgangloch Gewinde
Ausführungen:
M2: N320-3, Schaft verstärkt, DIN 371, Anzahl Zähne:2
M2.5...M8: N320-4, Schaft verstärkt, DIN 371, Anzahl Zähne:3
M10...M12: N420-4, Schaft durchfallend, DIN 376, Anzahl Zähne:3
Downloads:
PDF Download
Schnittdaten
10 gefundene Artikel
FILTER
d ▾
d ✕
Filter löschen
P [mm] ▾
P [mm] ✕
Filter löschen
Übermass [mm] ▾
Übermass [mm] ✕
Filter löschen
L [mm] ▾
L [mm] ✕
Filter löschen
Mehr Filter
Filter zurücksetzen

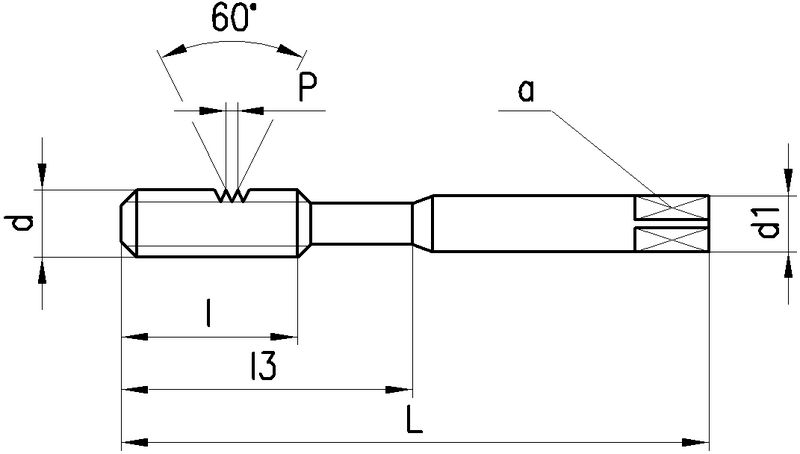

Artikel Nr
Bezeichnung
d
M2 - M12
P [mm]
0.4 - 1.75
Übermass [mm]
0.019 - 0.034
L [mm]
45 - 110
Artikelkategorie (ARTCAT)
Gewindebohrer
a [mm]
2.1 - 7
d1 [mm]
2.8 - 9
l [mm]
8 - 24
Anschnittlänge
2.5 x P - 4 x P
l3 [mm]
- - 35
Ø [mm]
1.6 - 10.2
Z
2 - 3
Typ
N320-3 - N420-4
Staffelung
Netto CHF
zzgl. Versand
Menge
260320.0100
DC Gewindebohrer N320-3 HSSE, metr., Tol. ISO3 6G, DIN 371
M 2
d
P [mm]
Übermass [mm]
L [mm]
d
M2
P [mm]
0.4
Übermass [mm]
0.019
L [mm]
45
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
260320.0200
DC Gewindebohrer N320-4 HSSE, metr., Tol. ISO3 6G, DIN 371
M 2.5
d
P [mm]
Übermass [mm]
L [mm]
d
M2.5
P [mm]
0.45
Übermass [mm]
0.020
L [mm]
50
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
260320.0300
DC Gewindebohrer N320-4 HSSE, metr., Tol. ISO3 6G, DIN 371
M 3
d
P [mm]
Übermass [mm]
L [mm]
d
M3
P [mm]
0.5
Übermass [mm]
0.020
L [mm]
56
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
260320.0400
DC Gewindebohrer N320-4 HSSE, metr., Tol. ISO3 6G, DIN 371
M 3.5
d
P [mm]
Übermass [mm]
L [mm]
d
M3.5
P [mm]
0.6
Übermass [mm]
0.021
L [mm]
56
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
260320.0500
DC Gewindebohrer N320-4 HSSE, metr., Tol. ISO3 6G, DIN 371
M 4
d
P [mm]
Übermass [mm]
L [mm]
d
M4
P [mm]
0.7
Übermass [mm]
0.022
L [mm]
63
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
260320.0600
DC Gewindebohrer N320-4 HSSE, metr., Tol. ISO3 6G, DIN 371
M 5
d
P [mm]
Übermass [mm]
L [mm]
d
M5
P [mm]
0.8
Übermass [mm]
0.024
L [mm]
70
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
260320.0700
DC Gewindebohrer N320-4 HSSE, metr., Tol. ISO3 6G, DIN 371
M 6
d
P [mm]
Übermass [mm]
L [mm]
d
M6
P [mm]
1
Übermass [mm]
0.026
L [mm]
80
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
260320.0800
DC Gewindebohrer N320-4 HSSE, metr., Tol. ISO3 6G, DIN 371
M 8
d
P [mm]
Übermass [mm]
L [mm]
d
M8
P [mm]
1.25
Übermass [mm]
0.028
L [mm]
90
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
260320.0900
DC Gewindebohrer N420-4 HSSE, metr., Tol. ISO3 6G, DIN 376
M10
d
P [mm]
Übermass [mm]
L [mm]
d
M10
P [mm]
1.5
Übermass [mm]
0.032
L [mm]
100
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
260320.1000
DC Gewindebohrer N420-4 HSSE, metr., Tol. ISO3 6G, DIN 376
M12
d
P [mm]
Übermass [mm]
L [mm]
d
M12
P [mm]
1.75
Übermass [mm]
0.034
L [mm]
110
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
