F54588a
F54588b
W260660
F54588a
F54588b
W260660

260660

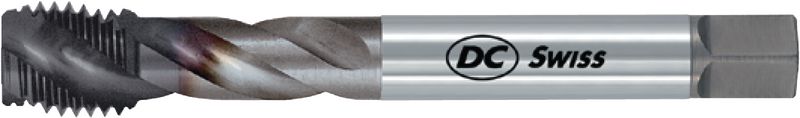

DC Gewindebohrer Metrisches ISO-Gewinde

Produkteigenschaften:
P_SwissMade_(P010) P_HSS-E P_TiCN P_M_ P_RH P_ISO2_6H P_C_2-3 P_Schaftform_Vierkant P_Z3
Anwendung:
P_Hauptanwendung M_neutral K_Nebenanwendung N_Nebenanwendung S_neutral H_neutral O_neutral P_SL_2.5 W02011N
Pictogramm Legende
Spiralnuten 40°, SwissMade, HSS-E, TiCN-Beschichtung, Metrisches ISO-Gewinde, Rechtsgewinde, Toleranzfeld ISO2 / 6H, Anschnittform C (2-3 x P), Zylinderschaft mit Vierkant, Anzahl Zähne 3
Leistungsklasse N
Für langspanende Werkstoffe mit einer Zugfestigkeit von Rm > 350...1000 N/mm2.
Anschnittlänge:
2.5 x PLochart: Sackloch < 2.5 x d.
Ausführungen:
M3...M10: N360TC-3, Schaft verstärkt, DIN 371
M12...M16: N460TC-3, Schaft durchfallend, DIN 376
Downloads:
Schnittdaten
PDF Download
8 gefundene Artikel
FILTER
d ▾
d ✕
Filter löschen
P [mm] ▾
P [mm] ✕
Filter löschen
Norm ▾
Norm ✕
Filter löschen
L [mm] ▾
L [mm] ✕
Filter löschen
Mehr Filter
Filter zurücksetzen

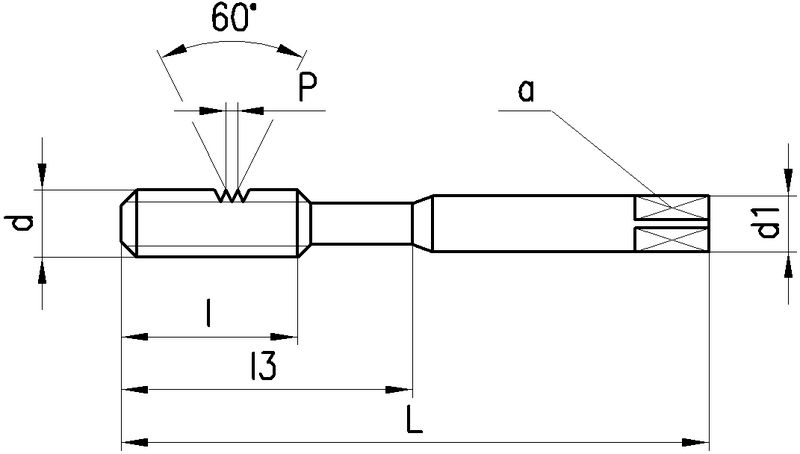

Artikel Nr
Bezeichnung
d
M3 - M16
P [mm]
0.5 - 2
Norm
371 - 376
L [mm]
56 - 110
a [mm]
2.7 - 9
d1 [mm]
3.5 - 12
l [mm]
5.5 - 18
l3 [mm]
18 - -
Ø [mm]
2.5 - 14
Anschnittlänge
2.5 x P
Typ
N360TC-3 - N460TC-3
Staffelung
Netto CHF
zzgl. Versand
Menge
260660.0200
DC Gewindebohrer N360TC-3 HSSE, metr., TiCN, Tol. ISO2 6H, DIN 371
M 3
d
P [mm]
Norm
L [mm]
d
M3
P [mm]
0.5
Norm
371
L [mm]
56
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
260660.0300
DC Gewindebohrer N360TC-3 HSSE, metr., TiCN, Tol. ISO2 6H, DIN 371
M 4
d
P [mm]
Norm
L [mm]
d
M4
P [mm]
0.7
Norm
371
L [mm]
63
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
260660.0400
DC Gewindebohrer N360TC-3 HSSE, metr., TiCN, Tol. ISO2 6H, DIN 371
M 5
d
P [mm]
Norm
L [mm]
d
M5
P [mm]
0.8
Norm
371
L [mm]
70
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
260660.0500
DC Gewindebohrer N360TC-3 HSSE, metr., TiCN, Tol. ISO2 6H, DIN 371
M 6
d
P [mm]
Norm
L [mm]
d
M6
P [mm]
1
Norm
371
L [mm]
80
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
260660.0600
DC Gewindebohrer N360TC-3 HSSE, metr., TiCN, Tol. ISO2 6H, DIN 371
M 8
d
P [mm]
Norm
L [mm]
d
M8
P [mm]
1.25
Norm
371
L [mm]
90
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
260660.0700
DC Gewindebohrer N360TC-3 HSSE, metr., TiCN, Tol. ISO2 6H, DIN 371
M10
d
P [mm]
Norm
L [mm]
d
M10
P [mm]
1.5
Norm
371
L [mm]
100
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
260660.0800
DC Gewindebohrer N460TC-3 HSSE, metr., TiCN, Tol. ISO2 6H, DIN 376
M12
d
P [mm]
Norm
L [mm]
d
M12
P [mm]
1.75
Norm
376
L [mm]
110
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
260660.1000
DC Gewindebohrer N460TC-3 HSSE, metr., TiCN, Tol. ISO2 6H, DIN 376
M16
d
P [mm]
Norm
L [mm]
d
M16
P [mm]
2
Norm
376
L [mm]
110
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
