F261680a
W261680
F261680b
F261680a
W261680
F261680b

261685

DC Gewindeformer Metrisches ISO-Gewinde

Produkteigenschaften:
P_SwissMade_(P010) P_HSS-E_PM P_VS P_M_ P_RH P_6HX P_C_2-3 P_Schaftform_Vierkant
Anwendung:
P_Nebenanwendung M_Hauptanwendung K_neutral N_neutral S_Nebenanwendung H_neutral O_neutral P_DLSL_2.5 W02010FAS
Pictogramm Legende
Schmiernuten, SwissMade, HSS-E_PM, VS-Verschleissschutzschicht, Metrisches ISO-Gewinde, Rechtsgewinde, Toleranzfeld 6HX, Anschnittform C (2-3 x P), Zylinderschaft mit Vierkant
Leistungsklasse FAS
Für zähe Werkstoffe mit einer hohen Bruchdehnung (z.B. rostfreie Stähle).
Anschnittlänge:
2.5 x P
Lochart: Durchgangsloch und Sackloch < 2.5 x d.
Ausführungen:
M3...M10: FAS381VS-3, Schaft verstärkt, DIN ~2174
M12...M16: FAS481VS-3, Schaft durchfallend, DIN ~2174
Downloads:
Schnittdaten
PDF Download
10 gefundene Artikel
FILTER
d ▾
d ✕
Filter löschen
P [mm] ▾
P [mm] ✕
Filter löschen
Norm ▾
Norm ✕
Filter löschen
L [mm] ▾
L [mm] ✕
Filter löschen
Mehr Filter
Filter zurücksetzen

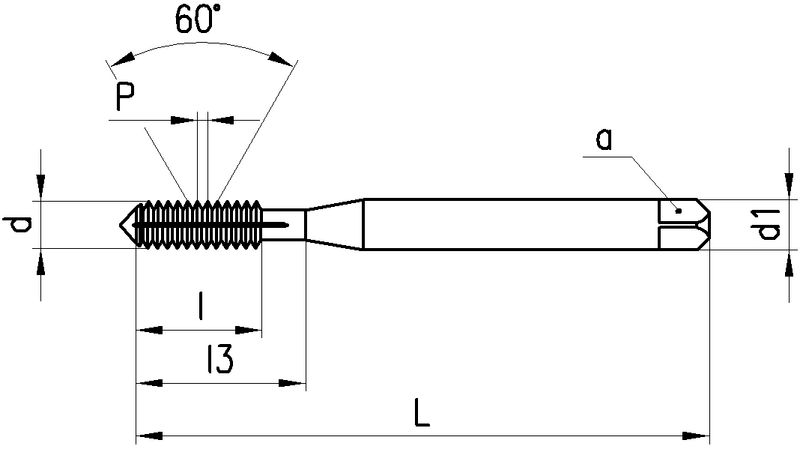

Artikel Nr
Bezeichnung
d
M3 - M16
P [mm]
0.5 - 2
Norm
~2174
L [mm]
56 - 110
a [mm]
2.7 - 9
d1 [mm]
3.5 - 12
l [mm]
12 - 30
l3 [mm]
18 - -
Ø [mm]
2.8 - 15.1
Anschnittlänge
2.5 x P
Typ
FAS381VS-3 - FAS481VS-3
Staffelung
Netto CHF
zzgl. Versand
Menge
261685.0100
DC Gewindeformer FAS381VS-3 HSSE-PM, metr. VS, Tol. 6HX,~DIN2174
M3
d
P [mm]
Norm
L [mm]
d
M3
P [mm]
0.5
Norm
~2174
L [mm]
56
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
261685.0200
DC Gewindeformer FAS381VS-3 HSSE-PM, metr. VS, Tol. 6HX,~DIN2174
M3.5
d
P [mm]
Norm
L [mm]
d
M3.5
P [mm]
0.6
Norm
~2174
L [mm]
56
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
261685.0300
DC Gewindeformer FAS381VS-3 HSSE-PM, metr. VS, Tol. 6HX,~DIN2174
M4
d
P [mm]
Norm
L [mm]
d
M4
P [mm]
0.7
Norm
~2174
L [mm]
63
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
261685.0400
DC Gewindeformer FAS381VS-3 HSSE-PM, metr. VS, Tol. 6HX,~DIN2174
M5
d
P [mm]
Norm
L [mm]
d
M5
P [mm]
0.8
Norm
~2174
L [mm]
70
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
261685.0500
DC Gewindeformer FAS381VS-3 HSSE-PM, metr. VS, Tol. 6HX,~DIN2174
M6
d
P [mm]
Norm
L [mm]
d
M6
P [mm]
1
Norm
~2174
L [mm]
80
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
261685.0600
DC Gewindeformer FAS381VS-3 HSSE-PM, metr. VS, Tol. 6HX,~DIN2174
M8
d
P [mm]
Norm
L [mm]
d
M8
P [mm]
1.25
Norm
~2174
L [mm]
90
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
261685.0700
DC Gewindeformer FAS381VS-3 HSSE-PM, metr. VS, Tol. 6HX,~DIN2174
M10
d
P [mm]
Norm
L [mm]
d
M10
P [mm]
1.5
Norm
~2174
L [mm]
100
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
261685.0800
DC Gewindeformer FAS481VS-3 HSSE-PM, metr. VS, Tol. 6HX,~DIN2174
M12
d
P [mm]
Norm
L [mm]
d
M12
P [mm]
1.75
Norm
~2174
L [mm]
110
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
261685.0900
DC Gewindeformer FAS481VS-3 HSSE-PM, metr. VS, Tol. 6HX,~DIN2174
M14
d
P [mm]
Norm
L [mm]
d
M14
P [mm]
2
Norm
~2174
L [mm]
110
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
261685.1000
DC Gewindeformer FAS481VS-3 HSSE-PM, metr. VS, Tol. 6HX,~DIN2174
M16
d
P [mm]
Norm
L [mm]
d
M16
P [mm]
2
Norm
~2174
L [mm]
110
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
