Es gibt keine Treffer zu Ihrer Suche
zurück zur Übersicht
F33730
W223220a
F33730
W223220a

223220

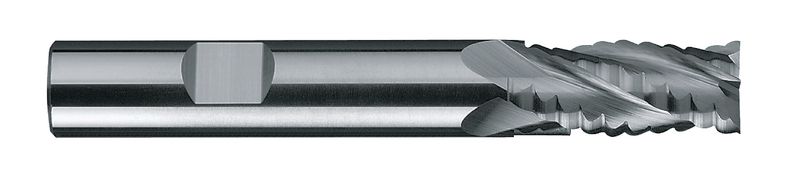

DIXI VHM-Eck-/ Nutfräser

Produkteigenschaften:
P_SwissMade_(P010) P_VHM P_Schneidendurchmesser_6-20 P_L30 P_Schneidentoleranz_d12 P_Schaftform_WeldonP_Schafttol_h6 P_Laenge_04_Lang P_Vorschub3 P_mit_Schutzphase P_Z4 P_Werksnorm
Anwendung:
P_Nebenanwendung M_neutral K_Nebenanwendung N_Nebenanwendung S_Nebenanwendung H_neutral O_neutral P_Nut-Eckfraesen
Pictogramm Legende
7214, Typ NR, mit stirnseitigem Kantenbruch 0.2 x 45°, SwissMade, VHM, Ø 6-20 mm, Drallwinkel 30°, Schneidentoleranz d12, Weldon (mit Fläche, HB), Schafttoleranz h6, lang, Zentrumschnitt, mit Schutzfase, Anzahl Zähne 4, Werksnorm
Downloads:
PDF Download
Schnittdaten
6 gefundene Artikel
FILTER
d1 [mm] ▾
d1 [mm] ✕
Filter löschen
l2 [mm] ▾
l2 [mm] ✕
Filter löschen
d2 [mm] ▾
d2 [mm] ✕
Filter löschen
l1 [mm] ▾
l1 [mm] ✕
Filter löschen
Mehr Filter
Filter zurücksetzen
Artikel Nr
Bezeichnung
d1 [mm]
6 - 20
l2 [mm]
15 - 40
d2 [mm]
6 - 20
l1 [mm]
57 - 104
Anzahl Zähne
4
Staffelung
Netto CHF
zzgl. Versand
Menge
223220.0100
DIXI VHM-Eck-/ Nutfräser 7214, Typ W, mit Fläche
6
d1 [mm]
l2 [mm]
d2 [mm]
l1 [mm]
d1 [mm]
6
l2 [mm]
15
d2 [mm]
6
l1 [mm]
57
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
223220.0200
DIXI VHM-Eck-/ Nutfräser 7214, Typ W, mit Fläche
8
d1 [mm]
l2 [mm]
d2 [mm]
l1 [mm]
d1 [mm]
8
l2 [mm]
16
d2 [mm]
10
l1 [mm]
72
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
223220.0300
DIXI VHM-Eck-/ Nutfräser 7214, Typ W, mit Fläche
10
d1 [mm]
l2 [mm]
d2 [mm]
l1 [mm]
d1 [mm]
10
l2 [mm]
22
d2 [mm]
10
l1 [mm]
72
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
223220.0400
DIXI VHM-Eck-/ Nutfräser 7214, Typ W, mit Fläche
12
d1 [mm]
l2 [mm]
d2 [mm]
l1 [mm]
d1 [mm]
12
l2 [mm]
25
d2 [mm]
12
l1 [mm]
83
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
223220.0600
DIXI VHM-Eck-/ Nutfräser 7214, Typ W, mit Fläche
16
d1 [mm]
l2 [mm]
d2 [mm]
l1 [mm]
d1 [mm]
16
l2 [mm]
36
d2 [mm]
16
l1 [mm]
100
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
223220.0700
DIXI VHM-Eck-/ Nutfräser 7214, Typ W, mit Fläche
20
d1 [mm]
l2 [mm]
d2 [mm]
l1 [mm]
d1 [mm]
20
l2 [mm]
40
d2 [mm]
20
l1 [mm]
104
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
6 gefundene Artikel
