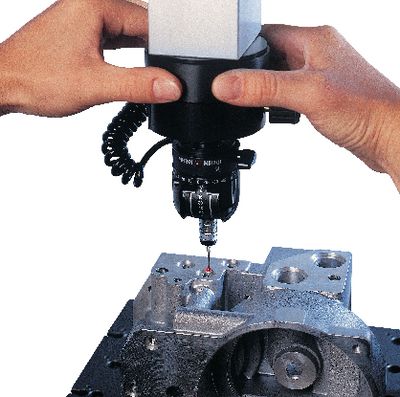

Dreh Schwenkkopf RENISHAW MH20i

Indexierbar - in 15° Teilungen, manuell bedienbarer Tastkopf, mit integrierter Dreh- und Schwenkachse, um die Antastrichtung optimal zu justieren.

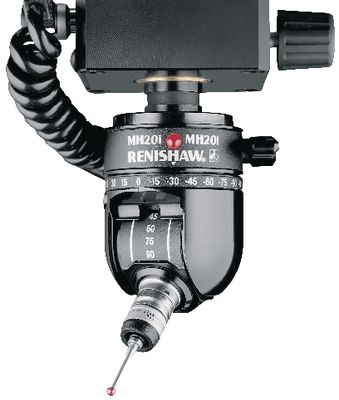

Die integrierte TP20 Tasteraufnahme ist an der A-Achse befestigt und kann innerhalb
von 90° in der Z-Ebene verstellt werden.
Die B-Achse kann innerhalb von ±180° in der X-Y Ebenen justiert werden.

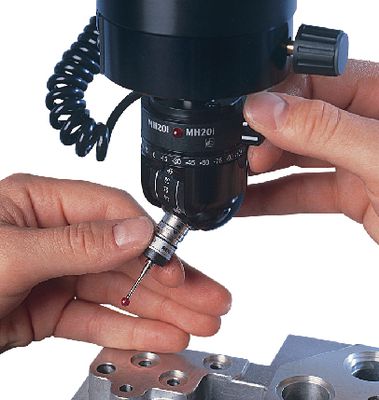

Nach dem Klemmen der Achsen ist der Tastkopf durch die kinematische Lagerung räumlich genau fixiert. Beim Arbeiten mit den TP20 Modulen erübrigt sich deshalb das zeitaufwendige Nachkalibrieren.

Merkmale:

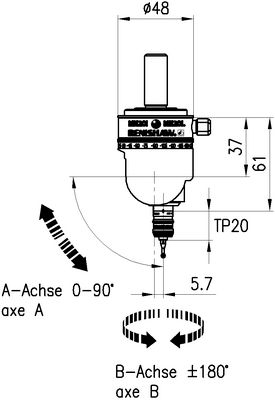

• Verstellbereiche: Achse A 0°...90°, Achse B ±180°
• Aufnahmeschaft MS
• Kabelanschluss 5-pol. DIN-Buchse
• Taster-Verlängerung max. 75 mm (mit EM2-Modul)
• Wechselmodul-Aufnahme kinematisch TP20
• TP20 Taster-Gewinde M2
• Kopfgewicht ohne Schaft 210 g
• Schaft-Ø 9.512 mm

Reproduzierbarkeit Tastposition:

• 1.5 µm: TP20 Modul mit Tastelement 10 mm
• 2.5 µm: EM2 Verlängerungsmodul mit Tastelement 10 mm

Hinweis:
Bei Bestellung muss der Aufnahmeschaft genau spezifiziert sein.
Ein nachträglicher Austausch ist nicht möglich.

Lieferumfang:
Geliefert inklusiv Modul TP20-MF, Schlüssel, Reinigungskit, ohne Taster M2, ohne Tastkopf-Kabel.

Passendes Zubehör:
Module TP20 145270
Tastkopf-Kabel 145300.0100
Taster M2 145400...145710
