F212950
W212950
F212950
W212950

212950

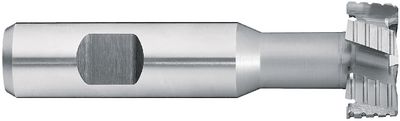

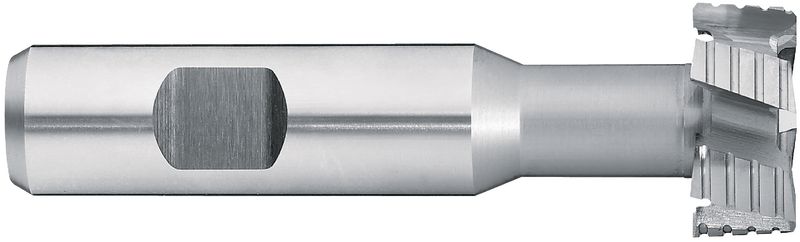

FRANKEN T-Nutenfräser

FRANKEN
Produkteigenschaften:
P_Material_HSS-E-Co5_(P020) P_Aufn._Weldon_(P050) P_Schafttoleranz_h6_(P070) P_Norm_DIN851A_(P080) P_Zaehnezahl_06-08_(P140) P_Drall_-Spiralwinkel_020Grad_(P290) P_Schneidentol._F_ISO_d11_(P350)
Anwendung:
P_Materialgruppe_P_Nebenanw._(A001) P_Materialgruppe_M_Nebenanw._(A002) P_Materialgruppe_K_Nebenanw._(A003) P_Materialgruppe_N_Nebenanw._(A004) P_Materialgruppe_S_Nebenanw._(A005) P_Materialgruppe_H_Neutral_(A006) P_Materialgruppe_O_Neutral_(A007) P_Formfraesen_(A335) P_T-Nutenfraesen_(A340)
Pictogramm Legende
3058, Typ NF, Schruppschlicht-Profil, für Nuten nach DIN 650. Toleranzen: d3: h12 / b: d11, aus HSS-E Co5 (Schnellarbeitsstahl, enthält zusätzlich ca. 5 % Cobalt.), mit Weldonaufnahme, Schafttoleranz h6, gemäss DIN 851A, Zähnezahl 6 - 8, Fräser mit Drallwinkel 20°, Fräser Schneidentoleranz d11 (gemäss ISO 286 Passungsystem)
Nebenanwendung Stahl (ISO-P), Nebenanwendung Rostfreie Stähle (ISO M), Nebenanwendung Gusswerkstoffe (ISO K), Nebenanwendung Nichteisenmetalle (ISO N), Nebenanwendung Superlegierungen (ISO S), zum Formfräsen, zum T-Nutenfräsen
Downloads:
Schnittdaten
PDF Download
4 gefundene Artikel
FILTER
d1 [mm] ▾
d1 [mm] ✕
Filter löschen
b [mm] ▾
b [mm] ✕
Filter löschen
d2 [mm] ▾
d2 [mm] ✕
Filter löschen
d3 [mm] ▾
d3 [mm] ✕
Filter löschen
Mehr Filter
Filter zurücksetzen
Artikel Nr
Bezeichnung

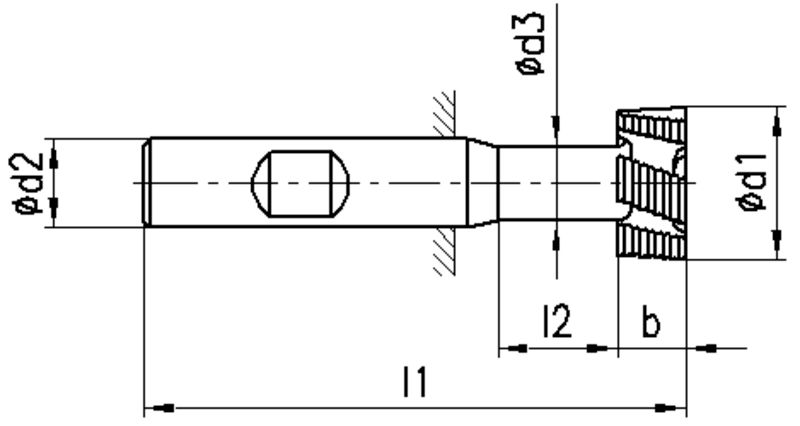

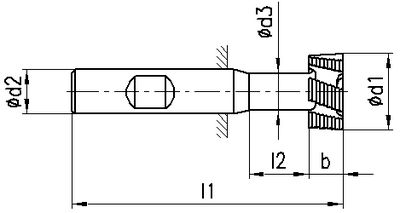

d1 [mm]
21 - 40
b [mm]
9 - 18
d2 [mm]
12 - 25
d3 [mm]
10 - 19
l1 [mm]
74 - 108
l2 [mm]
16 - 28
Anzahl Zähne
6 - 8
Hersteller Artikel-Identifikationsnummer (IDM)
3058.021 - 3058.040
Hersteller Artikel-Identifikationsnummer GTIN Code (IDM-GTIN)
4037753287835 - 4037753287897
Artikelkategorie (ARTCAT)
T-Nutenfräser
Artikelgruppe (ARTGRP)
Fertigungstechnik
Staffelung
Netto CHF
zzgl. Versand
Menge
212950.0100
FRANKEN T-Nutenfräser 3058, Typ NF, DIN 851A, HSS-Co5
21 x 9
d1 [mm]
b [mm]
d2 [mm]
d3 [mm]
d1 [mm]
21
b [mm]
9
d2 [mm]
12
d3 [mm]
10
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
212950.0200
FRANKEN T-Nutenfräser 3058, Typ NF, DIN 851A, HSS-Co5
28 x 12
d1 [mm]
b [mm]
d2 [mm]
d3 [mm]
d1 [mm]
28
b [mm]
12
d2 [mm]
16
d3 [mm]
13
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
212950.0300
FRANKEN T-Nutenfräser 3058, Typ NF, DIN 851A, HSS-Co5
32 x 14
d1 [mm]
b [mm]
d2 [mm]
d3 [mm]
d1 [mm]
32
b [mm]
14
d2 [mm]
16
d3 [mm]
15
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
212950.0400
FRANKEN T-Nutenfräser 3058, Typ NF, DIN 851A, HSS-Co5
40 x 18
d1 [mm]
b [mm]
d2 [mm]
d3 [mm]
d1 [mm]
40
b [mm]
18
d2 [mm]
25
d3 [mm]
19
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
