221150

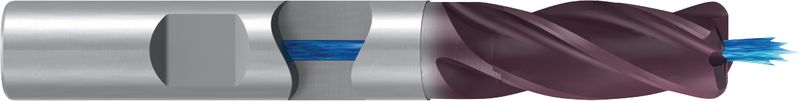

FRANKEN VHM-Eck-/ Nutfräser TOP-Cut

FRANKEN
Produkteigenschaften:
P_Material_VHM_(P020) P_Beschicht._TiAlN_(P030) P_Aufn._Weldon_(P050) P_Schafttoleranz_h6_(P070) P_Norm_DIN6527L_(P080) P_Nenngroesse_DM_003.00-020.00_(P130) P_Zaehnezahl_04_(P140) P_Eckausfuehr._Eckradius_(P150) P_Kuehlung_Fraesen_Axial_(P170) P_Laenge_4_lang_(P210) P_Ungleichteilung_Fraesen_(P260) P_Drall_-Spiralwinkel_35-38_(P290) P_Schneidentol._F_ISO_h10_(P350)
Anwendung:
P_Materialgruppe_P_Nebenanw._(A001) P_Materialgruppe_M_Nebenanw._(A002) P_Materialgruppe_K_Nebenanw._(A003) P_Materialgruppe_N_Nebenanw._(A004) P_Materialgruppe_S_Nebenanw._(A005) P_Materialgruppe_H_Nebenanw._(A006) P_Materialgruppe_O_Neutral_(A007) P_Eckfraesen_(A310) P_Nutenfraesen_(A315) P_Taschenfraesen_(A320)
Pictogramm Legende
2699AZ, Typ N, K10-20F, aus Vollhartmetall, TiAlN Beschichtung, mit Weldonaufnahme, Schafttoleranz h6, gemäss DIN 6527L, Nenngrösse Ø 3 - 20 mm, Zähnezahl 4, mit Eckenradius, Fräsen mit Innenkühlung axial, lange Ausführung, mit ungleicher Teilung, Fräser mit ungleichem Drallwinkel 35/38°, Fräser Schneidentoleranz h10 (gemäss ISO 286 Passungsystem)
Nebenanwendung Stahl (ISO-P), Nebenanwendung Rostfreie Stähle (ISO M), Nebenanwendung Gusswerkstoffe (ISO K), Nebenanwendung Nichteisenmetalle (ISO N), Nebenanwendung Superlegierungen (ISO S), Nebenanwendung Gehärteter Stahl (ISO H), zum Eckfräsen, zum Nutenfräsen, zum Taschenfräsen

Anwendung
Schruppen und Schlichten mit demselben Werkzeug. Höheres Zeitspanvolumen durch optimierte Schneidengeometrie.
Eigenschaften
Der ungleiche Drallwinkel reduziert aktiv Vibrationen. Eckenradius verbessert die Produktionssicherheit durch stabileren Eckenbereich.
Downloads:
Schnittdaten
PDF Download
27 gefundene Artikel
Seite
1 2 3 ›
FILTER
d1 [mm] ▾
d1 [mm] ✕
Filter löschen
r [mm] ▾
r [mm] ✕
Filter löschen
l2 [mm] ▾
l2 [mm] ✕
Filter löschen
l3 [mm] ▾
l3 [mm] ✕
Filter löschen
Mehr Filter
Filter zurücksetzen

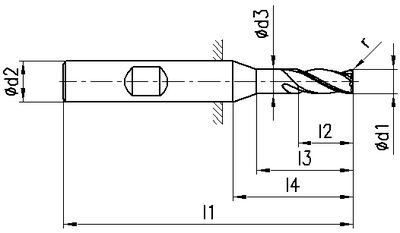

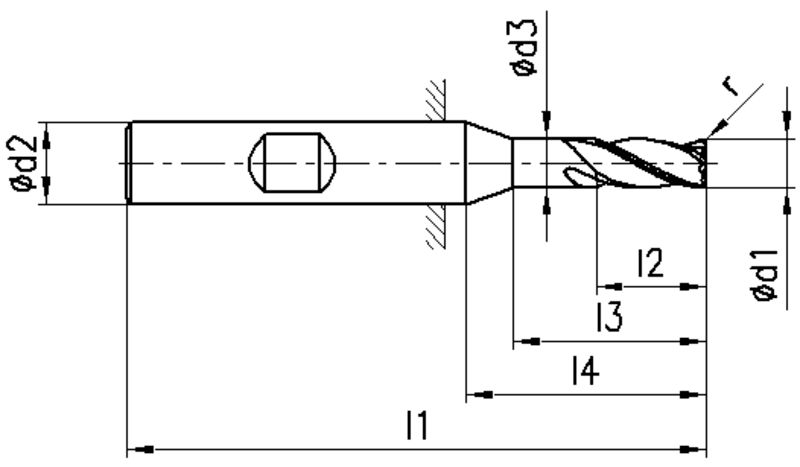

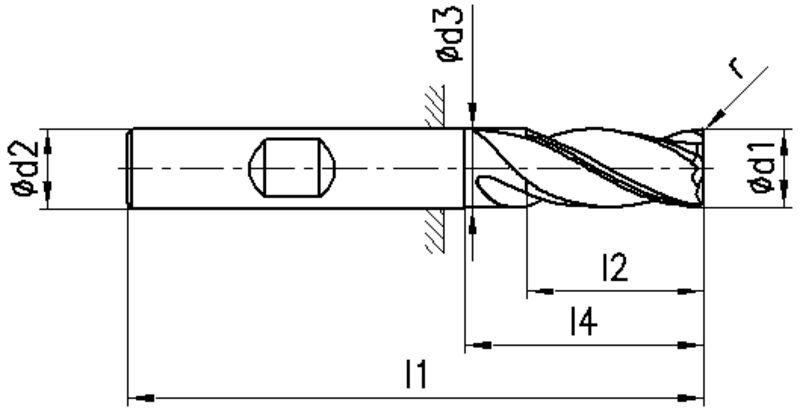

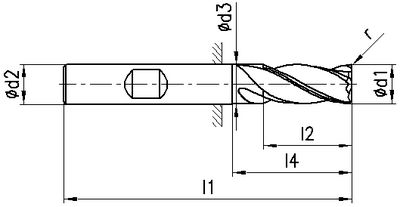

Artikel Nr
Bezeichnung
d1 [mm]
3 - 20
r [mm]
0.3 - 3
l2 [mm]
8 - 38
l3 [mm]
14 - -
l4 [mm]
20 - 50
d2 [mm]
6 - 20
l1 [mm]
57 - 104
Z
4
d3 [mm]
2.9 - 19.5
Hersteller Artikel-Identifikationsnummer (IDM)
2699AZ.003003 - 2699AZ.020030
Hersteller Artikel-Identifikationsnummer GTIN Code (IDM-GTIN)
4037753607381 - 4037753607855
Artikelkategorie (ARTCAT)
Eck-Nutenfräser
Artikelgruppe (ARTGRP)
Fertigungstechnik
Staffelung
Netto CHF
zzgl. Versand
Menge
221150.0100
FRANKEN VHM-Eck-/ Nutfräser 2699AZ, TiAlN, K10-20F, DIN6527L, HB
Ø3.0 x r0.3 x 8.0 x 14.0
d1 [mm]
r [mm]
l2 [mm]
l3 [mm]
d1 [mm]
3
r [mm]
0.3
l2 [mm]
8
l3 [mm]
14
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221150.0200
FRANKEN VHM-Eck-/ Nutfräser 2699AZ, TiAlN, K10-20F, DIN6527L, HB
Ø3.0 x r0.5 x 8.0 x 14.0
d1 [mm]
r [mm]
l2 [mm]
l3 [mm]
d1 [mm]
3
r [mm]
0.5
l2 [mm]
8
l3 [mm]
14
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221150.0300
FRANKEN VHM-Eck-/ Nutfräser 2699AZ, TiAlN, K10-20F, DIN6527L, HB
Ø4.0 x r0.3 x 11.0 x 18.0
d1 [mm]
r [mm]
l2 [mm]
l3 [mm]
d1 [mm]
4
r [mm]
0.3
l2 [mm]
11
l3 [mm]
18
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221150.0400
FRANKEN VHM-Eck-/ Nutfräser 2699AZ, TiAlN, K10-20F, DIN6527L, HB
Ø4.0 x r0.5 x 11.0 x 18.0
d1 [mm]
r [mm]
l2 [mm]
l3 [mm]
d1 [mm]
4
r [mm]
0.5
l2 [mm]
11
l3 [mm]
18
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221150.0500
FRANKEN VHM-Eck-/ Nutfräser 2699AZ, TiAlN, K10-20F, DIN6527L, HB
Ø5.0 x r0.3 x 13.0 x 19.0
d1 [mm]
r [mm]
l2 [mm]
l3 [mm]
d1 [mm]
5
r [mm]
0.3
l2 [mm]
13
l3 [mm]
19
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221150.0600
FRANKEN VHM-Eck-/ Nutfräser 2699AZ, TiAlN, K10-20F, DIN6527L, HB
Ø5.0 x r0.5 x 13.0 x 19.0
d1 [mm]
r [mm]
l2 [mm]
l3 [mm]
d1 [mm]
5
r [mm]
0.5
l2 [mm]
13
l3 [mm]
19
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221150.0700
FRANKEN VHM-Eck-/ Nutfräser 2699AZ, TiAlN, K10-20F, DIN6527L, HB
Ø6.0 x r0.5 x 13.0 x 20.0
d1 [mm]
r [mm]
l2 [mm]
l3 [mm]
d1 [mm]
6
r [mm]
0.5
l2 [mm]
13
l3 [mm]
-
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221150.0800
FRANKEN VHM-Eck-/ Nutfräser 2699AZ, TiAlN, K10-20F, DIN6527L, HB
Ø6.0 x r1.0 x 13.0 x 20.0
d1 [mm]
r [mm]
l2 [mm]
l3 [mm]
d1 [mm]
6
r [mm]
1.0
l2 [mm]
13
l3 [mm]
-
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221150.0900
FRANKEN VHM-Eck-/ Nutfräser 2699AZ, TiAlN, K10-20F, DIN6527L, HB
Ø6.0 x r1.5 x 13.0 x 20.0
d1 [mm]
r [mm]
l2 [mm]
l3 [mm]
d1 [mm]
6
r [mm]
1.5
l2 [mm]
13
l3 [mm]
-
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221150.1000
FRANKEN VHM-Eck-/ Nutfräser 2699AZ, TiAlN, K10-20F, DIN6527L, HB
Ø8.0 x r0.5 x 19.0 x 25.0
d1 [mm]
r [mm]
l2 [mm]
l3 [mm]
d1 [mm]
8
r [mm]
0.5
l2 [mm]
19
l3 [mm]
-
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
