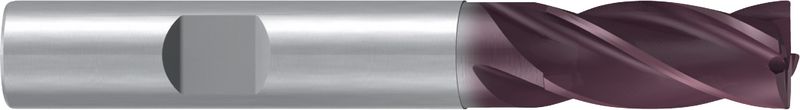

F221155a

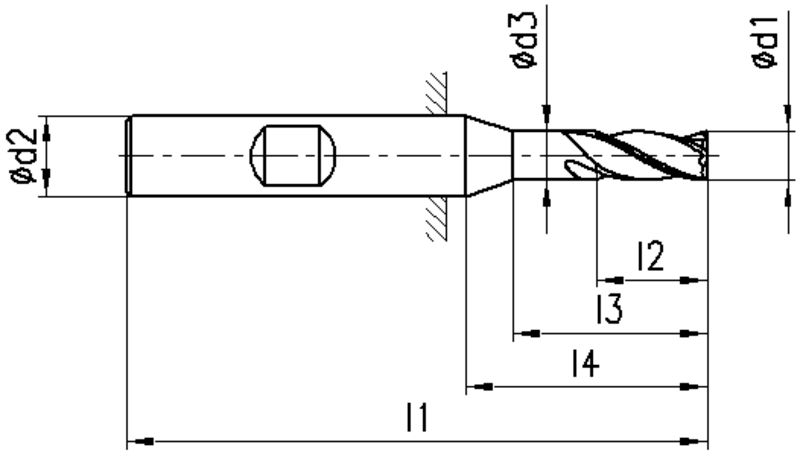

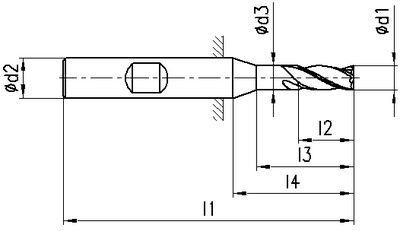

W221155a

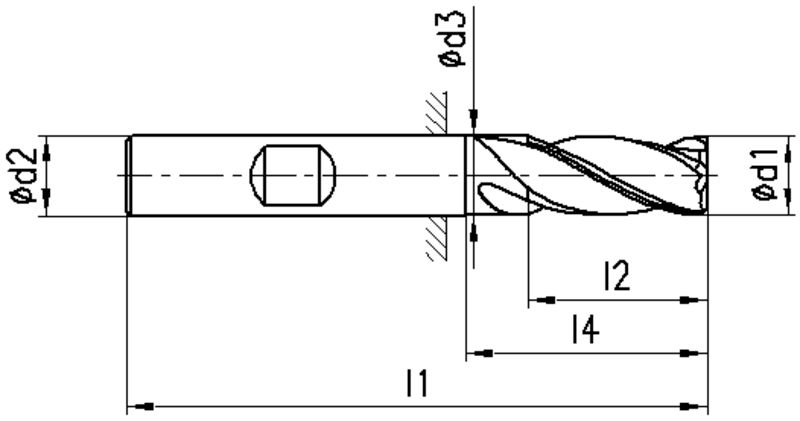

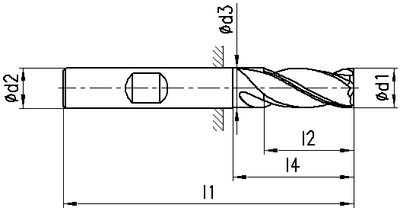

W221155b
F221155a
W221155a
W221155b

221155

FRANKEN VHM-Eck-/ Nutfräser TOP-Cut

FRANKEN
Produkteigenschaften:
P_Material_VHM_(P020) P_Beschicht._TiAlN_(P030) P_Aufn._Weldon_(P050) P_Schafttoleranz_h6_(P070) P_Norm_DIN6527L_(P080) P_Nenngroesse_DM_003.00-020.00_(P130) P_Zaehnezahl_04_(P140) P_Eckausfuehr._Schutzfase_(P150) P_Laenge_4_lang_(P210) P_Zentrumsschnitt_(P250) P_Ungleichteilung_Fraesen_(P260) P_Drall_-Spiralwinkel_35-38_(P290) P_Schneidentol._F_ISO_h10_(P350)
Anwendung:
P_Materialgruppe_P_Nebenanw._(A001) P_Materialgruppe_M_Nebenanw._(A002) P_Materialgruppe_K_Nebenanw._(A003) P_Materialgruppe_N_Nebenanw._(A004) P_Materialgruppe_S_Nebenanw._(A005) P_Materialgruppe_H_Nebenanw._(A006) P_Materialgruppe_O_Neutral_(A007) P_Eckfraesen_(A310) P_Nutenfraesen_(A315) P_Taschenfraesen_(A320)
Pictogramm Legende
1999A, Typ N, K10-20F, aus Vollhartmetall, TiAlN Beschichtung, mit Weldonaufnahme, Schafttoleranz h6, gemäss DIN 6527L, Nenngrösse Ø 3 - 20 mm, Zähnezahl 4, mit Schutzfase, lange Ausführung, mit Zentrumsschnitt, mit ungleicher Teilung, Fräser mit ungleichem Drallwinkel 35/38°, Fräser Schneidentoleranz h10 (gemäss ISO 286 Passungsystem)
Nebenanwendung Stahl (ISO-P), Nebenanwendung Rostfreie Stähle (ISO M), Nebenanwendung Gusswerkstoffe (ISO K), Nebenanwendung Nichteisenmetalle (ISO N), Nebenanwendung Superlegierungen (ISO S), Nebenanwendung Gehärteter Stahl (ISO H), zum Eckfräsen, zum Nutenfräsen, zum Taschenfräsen

Anwendung
Schruppen und Schlichten mit demselben Werkzeug. Höheres Zeitspanvolumen durch optimierte Schneidegeometrie.
Eigenschaften
Der ungleiche Drallwinkel reduziert aktiv Vibrationen.
Downloads:
Schnittdaten
PDF Download
9 gefundene Artikel
FILTER
d1 [mm] ▾
d1 [mm] ✕
Filter löschen
l2 [mm] ▾
l2 [mm] ✕
Filter löschen
l3 [mm] ▾
l3 [mm] ✕
Filter löschen
l4 [mm] ▾
l4 [mm] ✕
Filter löschen
Mehr Filter
Filter zurücksetzen
Artikel Nr
Bezeichnung
d1 [mm]
3 - 20
l2 [mm]
8 - 38
l3 [mm]
14 - -
l4 [mm]
20 - 50
d2 [mm]
6 - 20
l1 [mm]
57 - 104
Z
4
d3 [mm]
2.9 - 19.5
Schutzfase [mm]
0.07 - 0.3
Hersteller Artikel-Identifikationsnummer (IDM)
1999A.003 - 1999A.020
Hersteller Artikel-Identifikationsnummer GTIN Code (IDM-GTIN)
4037753599976 - 4037753502525
Artikelkategorie (ARTCAT)
Eck-Nutenfräser
Artikelgruppe (ARTGRP)
Fertigungstechnik
Staffelung
Netto CHF
zzgl. Versand
Menge
221155.0100
FRANKEN VHM-Eck-/ Nutfräser 1999A, Enorm, Typ N, TiAlN, K10-20F
Ø3.0 x 8.0 x 14.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
3
l2 [mm]
8
l3 [mm]
14
l4 [mm]
20
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221155.0200
FRANKEN VHM-Eck-/ Nutfräser 1999A, Enorm, Typ N, TiAlN, K10-20F
Ø4.0 x 11.0 x 18.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
4
l2 [mm]
11
l3 [mm]
18
l4 [mm]
20
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221155.0300
FRANKEN VHM-Eck-/ Nutfräser TOP-Cut 1999A, TOP-Cut, Typ N, TiAlN, K10-20F
Ø5.0 x 13.0 x 19.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
5
l2 [mm]
13
l3 [mm]
19
l4 [mm]
20
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221155.0400
FRANKEN VHM-Eck-/ Nutfräser 1999A, Enorm, Typ N, TiAlN, K10-20F
Ø6.0 x 13.0 x 20.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
6
l2 [mm]
13
l3 [mm]
-
l4 [mm]
20
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221155.0500
FRANKEN VHM-Eck-/ Nutfräser TOP-Cut 1999A, TOP-Cut, Typ N, TiAlN, K10-20F
Ø8.0 x 19.0 x 25.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
8
l2 [mm]
19
l3 [mm]
-
l4 [mm]
25
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221155.0600
FRANKEN VHM-Eck-/ Nutfräser 1999A, Enorm, Typ N, TiAlN, K10-20F
Ø10.0 x 22.0 x 30.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
10
l2 [mm]
22
l3 [mm]
-
l4 [mm]
30
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221155.0700
FRANKEN VHM-Eck-/ Nutfräser 1999A, Enorm, Typ N, TiAlN, K10-20F
Ø12.0 x 26.0 x 35.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
12
l2 [mm]
26
l3 [mm]
-
l4 [mm]
35
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221155.0800
FRANKEN VHM-Eck-/ Nutfräser 1999A, Enorm, Typ N, TiAlN, K10-20F
Ø16.0 x 32.0 x 40.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
16
l2 [mm]
32
l3 [mm]
-
l4 [mm]
40
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221155.0900
FRANKEN VHM-Eck-/ Nutfräser 1999A, Enorm, Typ N, TiAlN, K10-20F
Ø20.0 x 38.0 x 50.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
20
l2 [mm]
38
l3 [mm]
-
l4 [mm]
50
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
9 gefundene Artikel
