F221410a
W221410b
W221410a
F221410a
W221410b
W221410a

221410

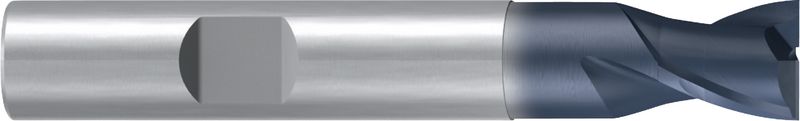

FRANKEN VHM-Eck-/ Nutfräser

Produkteigenschaften:
P_VHM P_Schneidendurchmesser_2-20 P_TiAlN P_L30 P_Schneidentoleranz_e8 P_Schaftform_WeldonP_Schafttol_h6 P_Laenge_02_Kurz P_Vorschub3 P_ohne_Schutzphase P_Z2 P_DIN_6527K
Anwendung:
P_Nebenanwendung M_Nebenanwendung K_Nebenanwendung N_Nebenanwendung S_Nebenanwendung H_Nebenanwendung O_Nebenanwendung P_Nut-Eckfraesen
Pictogramm Legende
1801A, Typ N, K10-20F, VHM, Ø 2-20 mm, TiAlN-Beschichtung, Drallwinkel 30°, Spanwinkel 12°, Schneidentoleranz e8, Weldon (mit Fläche, HB), Schafttoleranz h6, kurz, Zentrumschnitt, Scharfe Eckenausführung, Anzahl Zähne 2, DIN 6527K
Downloads:
Schnittdaten
PDF Download
24 gefundene Artikel
Seite
1 2 3 ›
FILTER
d1 [mm] ▾
d1 [mm] ✕
Filter löschen
l2 [mm] ▾
l2 [mm] ✕
Filter löschen
l4 [mm] ▾
l4 [mm] ✕
Filter löschen
d2 [mm] ▾
d2 [mm] ✕
Filter löschen
Mehr Filter
Filter zurücksetzen

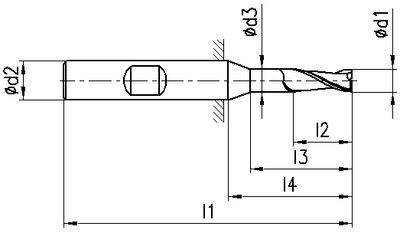

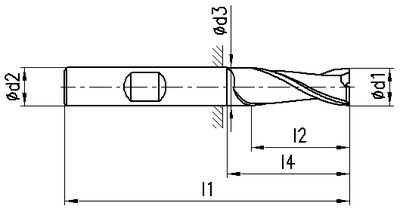

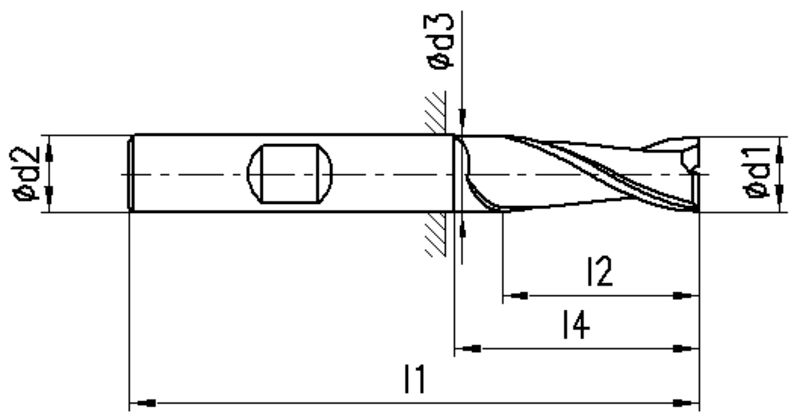

Artikel Nr
Bezeichnung
d1 [mm]
2 - 20
l2 [mm]
4 - 26
l4 [mm]
18 - 40
d2 [mm]
6 - 20
Tol. d1
e8 - h10
l3 [mm]
8 - 24
Z
2
l1 [mm]
54 - 92
d3 [mm]
1.9 - 19.5
Staffelung
Netto CHF
zzgl. Versand
Menge
221410.0100
FRANKEN VHM-Eck-/ Nutfräser 1801A, TiAlN, K10-20F, DIN 6527K
ø2.0 x 3.0, tol(ø)=e8
d1 [mm]
l2 [mm]
l4 [mm]
d2 [mm]
d1 [mm]
2
l2 [mm]
4
l4 [mm]
18
d2 [mm]
6
Der Artikel ist ausverkauft!
Ersatzartikel 221415.0100 verfügbar.
Artikel Details Ersatzartikel
221410.0200
FRANKEN VHM-Eck-/ Nutfräser 1801A, TiAlN, K10-20F, DIN 6527K
ø2.5 x 3.0, tol(ø)=e8
d1 [mm]
l2 [mm]
l4 [mm]
d2 [mm]
d1 [mm]
2.5
l2 [mm]
5
l4 [mm]
18
d2 [mm]
6
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221410.0300
FRANKEN VHM-Eck-/ Nutfräser 1801A, TiAlN, K10-20F, DIN 6527K
ø2.8 x 4.0, tol(ø)=h10
d1 [mm]
l2 [mm]
l4 [mm]
d2 [mm]
d1 [mm]
2.8
l2 [mm]
5
l4 [mm]
18
d2 [mm]
6
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221410.0400
FRANKEN VHM-Eck-/ Nutfräser 1801A, TiAlN, K10-20F, DIN 6527K
ø3.0 x 4.0, tol(ø)=e8
d1 [mm]
l2 [mm]
l4 [mm]
d2 [mm]
d1 [mm]
3
l2 [mm]
6
l4 [mm]
18
d2 [mm]
6
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details Ersatzartikel
221410.0500
FRANKEN VHM-Eck-/ Nutfräser 1801A, TiAlN, K10-20F, DIN 6527K
ø3.5 x 4.0, tol(ø)=h10
d1 [mm]
l2 [mm]
l4 [mm]
d2 [mm]
d1 [mm]
3.5
l2 [mm]
6
l4 [mm]
18
d2 [mm]
6
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221410.0600
FRANKEN VHM-Eck-/ Nutfräser 1801A, TiAlN, K10-20F, DIN 6527K
ø3.8 x 5.0, tol(ø)=h10
d1 [mm]
l2 [mm]
l4 [mm]
d2 [mm]
d1 [mm]
3.8
l2 [mm]
7
l4 [mm]
18
d2 [mm]
6
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221410.0800
FRANKEN VHM-Eck-/ Nutfräser 1801A, TiAlN, K10-20F, DIN 6527K
ø4.5 x 5.0, tol(ø)=h10
d1 [mm]
l2 [mm]
l4 [mm]
d2 [mm]
d1 [mm]
4.5
l2 [mm]
8
l4 [mm]
18
d2 [mm]
6
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221410.0900
FRANKEN VHM-Eck-/ Nutfräser 1801A, TiAlN, K10-20F, DIN 6527K
ø4.8 x 6.0, tol(ø)=h10
d1 [mm]
l2 [mm]
l4 [mm]
d2 [mm]
d1 [mm]
4.8
l2 [mm]
8
l4 [mm]
18
d2 [mm]
6
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221410.1000
FRANKEN VHM-Eck-/ Nutfräser 1801A, TiAlN, K10-20F, DIN 6527K
ø5.0 x 6.0, tol(ø)=e8
d1 [mm]
l2 [mm]
l4 [mm]
d2 [mm]
d1 [mm]
5
l2 [mm]
9
l4 [mm]
18
d2 [mm]
6
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details Ersatzartikel
221410.1100
FRANKEN VHM-Eck-/ Nutfräser 1801A, TiAlN, K10-20F, DIN 6527K
ø5.5 x 7.0, tol(ø)=h10
d1 [mm]
l2 [mm]
l4 [mm]
d2 [mm]
d1 [mm]
5.5
l2 [mm]
9
l4 [mm]
18
d2 [mm]
6
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
