221870

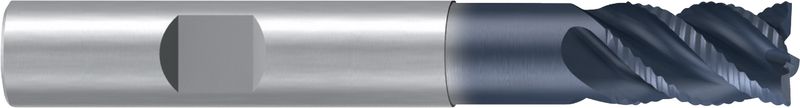

FRANKEN VHM-Eck-/ Nutfräser Multi-Cut

Produkteigenschaften:
P_VHM P_Schneidendurchmesser_1-20 P_TiAlN P_L45 P_Schneidentoleranz_h11 P_Schaftform_WeldonP_Schafttol_h6 P_Laenge_04_Lang P_Vorschub3 P_mit_Schutzphase P_Z3-4 P_DIN_6535
Anwendung:
P_Hauptanwendung M_Nebenanwendung K_Hauptanwendung N_Nebenanwendung S_Nebenanwendung H_Nebenanwendung O_neutral P_Nut-Eckfraesen
Pictogramm Legende
2869A, Multi-Cut, K10-20, extra stabil, VHM, Ø 1-20 mm, TiAlN-Beschichtung, Drallwinkel 45°, Spanwinkel 10°, Schneidentoleranz h11, Weldon (mit Fläche, HB), Schafttoleranz h6, lang, Zentrumschnitt, mit Schutzfase, Anzahl Zähne 3-4, DIN 6535

Anwendung
Zur Stahlzerspanung. Nut-Schruppen bis 1x Durchmesser (d1).
Eigenschaften
Leichte, kurze Späne durch spezielles Schrupp-Profil. Sehr hohe Prozesssicherheit durch stabilisierte Schneidkante.
Downloads:
Schnittdaten
PDF Download
11 gefundene Artikel
Seite
1 2 ›
FILTER
d1 [mm] ▾
d1 [mm] ✕
Filter löschen
l2 [mm] ▾
l2 [mm] ✕
Filter löschen
l3 [mm] ▾
l3 [mm] ✕
Filter löschen
l4 [mm] ▾
l4 [mm] ✕
Filter löschen
Mehr Filter
Filter zurücksetzen

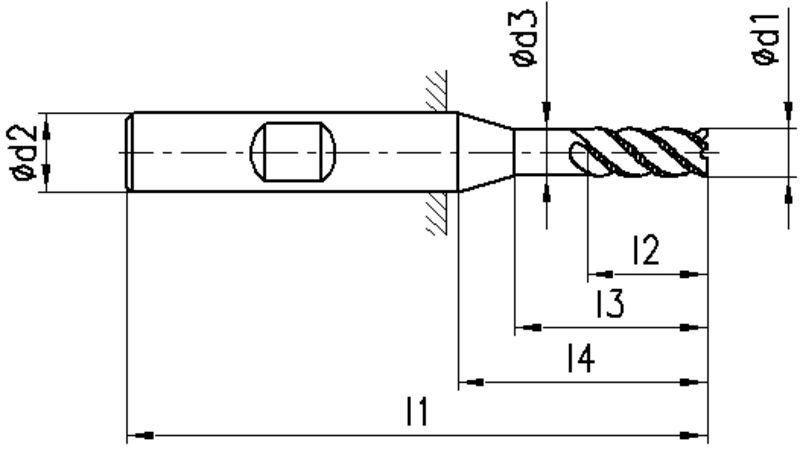

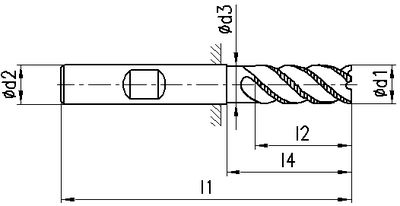

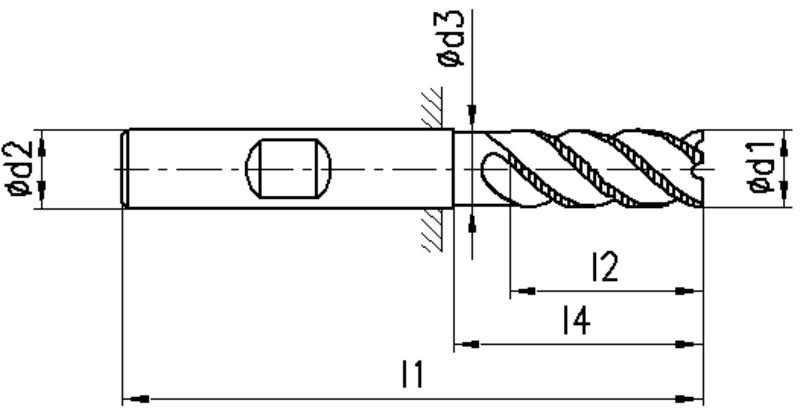

Artikel Nr
Bezeichnung
d1 [mm]
1 - 20
l2 [mm]
1.5 - 30
l3 [mm]
3 - -
l4 [mm]
9 - 50
d2 [mm]
3 - 20
l1 [mm]
38 - 105
d3 [mm]
0.9 - 19.5
Z
3 - 4
Schutzfase [mm]
0.3 - 0.6
Staffelung
Netto CHF
zzgl. Versand
Menge
221870.0100
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, kurz
ø1.0 x 1.5 x 5.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
1
l2 [mm]
1.5
l3 [mm]
3
l4 [mm]
9
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221870.0200
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, kurz
ø2.0 x 3.0 x 8.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
2
l2 [mm]
3
l3 [mm]
8
l4 [mm]
15
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221870.0300
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, kurz
ø3.0 x 5.0 x 14.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
3
l2 [mm]
5
l3 [mm]
14
l4 [mm]
18
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221870.0400
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, kurz
ø4.0 x 8.0 x 18.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
4
l2 [mm]
8
l3 [mm]
18
l4 [mm]
20
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221870.0500
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, kurz
ø5.0 x 9.0 x 19.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
5
l2 [mm]
9
l3 [mm]
19
l4 [mm]
20
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221870.0600
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, kurz
ø6.0 x 10.0 x 20.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
6
l2 [mm]
10
l3 [mm]
-
l4 [mm]
20
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221870.0700
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, kurz
ø8.0 x 12.0 x 25.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
8
l2 [mm]
12
l3 [mm]
-
l4 [mm]
25
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221870.0800
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, kurz
ø10.0 x 15.0 x 30.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
10
l2 [mm]
15
l3 [mm]
-
l4 [mm]
30
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221870.0900
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, kurz
ø12.0 x 18.0 x 35.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
12
l2 [mm]
18
l3 [mm]
-
l4 [mm]
35
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221870.1000
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, kurz
ø16.0 x 24.0 x 40.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
16
l2 [mm]
24
l3 [mm]
-
l4 [mm]
40
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
