F221880a
W221880a
W221880b
F221880a
W221880a
W221880b

221880

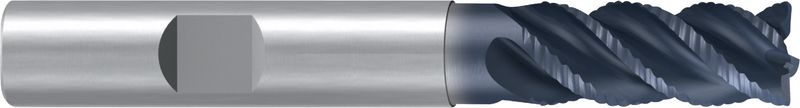

FRANKEN VHM-Eck-/ Nutfräser Multi-Cut

Produkteigenschaften:
P_VHM P_Schneidendurchmesser_3-16 P_TiAlN P_L45 P_Schneidentoleranz_h11 P_Schaftform_WeldonP_Schafttol_h6 P_Laenge_04_Lang P_Vorschub3 P_ungleiche_Teilung P_mit_Schutzphase P_Z3-4 P_DIN_6535
Anwendung:
P_Hauptanwendung M_neutral K_Hauptanwendung N_Nebenanwendung S_neutral H_Nebenanwendung O_neutral P_Nut-Eckfraesen
Pictogramm Legende
2873A, Multi-Cut, K10-20, VHM, Ø 3-16 mm, TiAlN-Beschichtung, Drallwinkel 45°, Spanwinkel 10°, Schneidentoleranz h11, Weldon (mit Fläche, HB), Schafttoleranz h6, lang, Zentrumschnitt, ungleiche Teilung, mit Schutzfase, Anzahl Zähne 3-4, DIN 6535

Anwendung
Patentierte Schneidengeometrie für die hoch wirtschaftliche Zerspanung diverser Materialien. Zur Bearbeitung von Stahl bis 42 HRC sowie für die Zerspanung von Gusseisen und NE-Metallen.
Eigenschaften
Ungleiche Teilung wirkt gegen Vibrationen.
Downloads:
Schnittdaten
PDF Download
8 gefundene Artikel
FILTER
d1 [mm] ▾
d1 [mm] ✕
Filter löschen
l2 [mm] ▾
l2 [mm] ✕
Filter löschen
l3 [mm] ▾
l3 [mm] ✕
Filter löschen
l4 [mm] ▾
l4 [mm] ✕
Filter löschen
Mehr Filter
Filter zurücksetzen

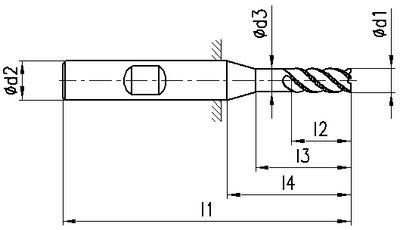

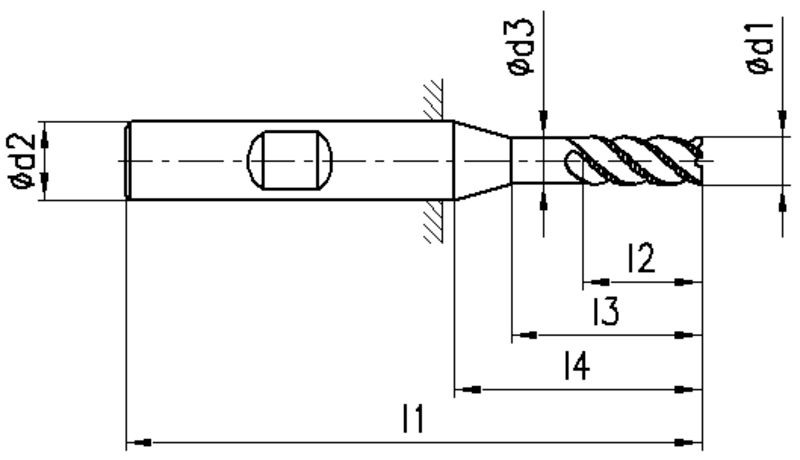

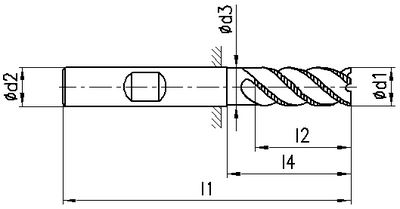

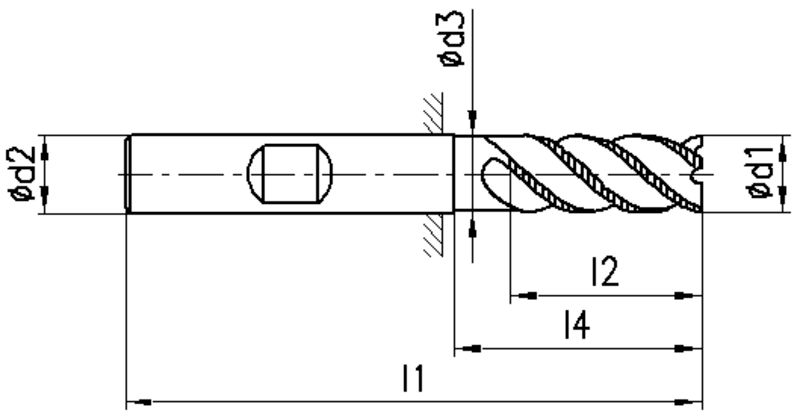

Artikel Nr
Bezeichnung
d1 [mm]
3 - 16
l2 [mm]
8 - 32
l3 [mm]
14 - -
l4 [mm]
18 - 40
d2 [mm]
6 - 16
l1 [mm]
57 - 92
d3 [mm]
2.9 - 15.5
Z
3 - 4
Schutzfase [mm]
0.3 - 0.5
Staffelung
Netto CHF
zzgl. Versand
Menge
221880.0100
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, lang
ø3.0 x 8.0 x 14.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
3
l2 [mm]
8
l3 [mm]
14
l4 [mm]
18
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221880.0200
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, lang
ø4.0 x 11.0 x 18.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
4
l2 [mm]
11
l3 [mm]
18
l4 [mm]
20
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221880.0300
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, lang
ø5.0 x 13.0 x 20.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
5
l2 [mm]
13
l3 [mm]
19
l4 [mm]
20
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221880.0400
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, lang
ø6.0 x 13.0 x 20.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
6
l2 [mm]
13
l3 [mm]
-
l4 [mm]
20
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221880.0500
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, lang
ø8.0 x 19.0 x 25.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
8
l2 [mm]
19
l3 [mm]
-
l4 [mm]
25
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221880.0600
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, lang
ø10.0 x 22.0 x 30.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
10
l2 [mm]
22
l3 [mm]
-
l4 [mm]
30
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221880.0700
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, lang
ø12.0 x 26.0 x 35.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
12
l2 [mm]
26
l3 [mm]
-
l4 [mm]
35
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
221880.0800
FRANKEN VHM-Eck-/ Nutfräser MULTI-Cut, TiAlN, mit Fläche, lang
ø16.0 x 32.0 x 40.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
16
l2 [mm]
32
l3 [mm]
-
l4 [mm]
40
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Artikel Details
