F221365a

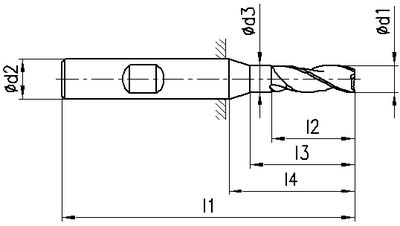

W221365a

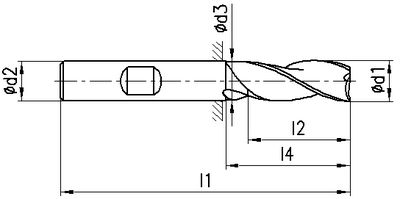

W221365b
F221365a
W221365a
W221365b

221365

FRANKEN VHM-Eckfräser TOP-Cut

FRANKEN
Produkteigenschaften:
P_Material_VHM_(P020) P_Beschicht._TiAlN_(P030) P_Aufn._Weldon_(P050) P_Schafttoleranz_h5_(P070) P_Norm_DIN6535_(P080) P_Nenngroesse_DM_003.00-020.00_(P130) P_Zaehnezahl_03_(P140) P_Eckausfuehr._Schutzfase_(P150) P_Laenge_5_Extra_Lang_(P210) P_Zentrumsschnitt_(P250) P_Ungleichteilung_Fraesen_(P260) P_Drall_-Spiralwinkel_35-38_(P290) P_Schneidentol._F_ISO_h10_(P350)
Anwendung:
P_Materialgruppe_P_Nebenanw._(A001) P_Materialgruppe_M_Nebenanw._(A002) P_Materialgruppe_K_Nebenanw._(A003) P_Materialgruppe_N_Nebenanw._(A004) P_Materialgruppe_S_Nebenanw._(A005) P_Materialgruppe_H_Nebenanw._(A006) P_Materialgruppe_O_Neutral_(A007) P_Besaeumen_Waelzfraesen_(A305) P_Eckfraesen_(A310)
Pictogramm Legende
2521A, Typ N, K10-20F, aus Vollhartmetall, TiAlN Beschichtung, mit Weldonaufnahme, Schafttoleranz h5, gemäss DIN 6535, Nenngrösse Ø 3 - 20 mm, Zähnezahl 3, mit Schutzfase, extra lange Ausführung, mit Zentrumsschnitt, mit ungleicher Teilung, Fräser mit ungleichem Drallwinkel 35/38°, Fräser Schneidentoleranz h10 (gemäss ISO 286 Passungsystem)
Nebenanwendung Stahl (ISO-P), Nebenanwendung Rostfreie Stähle (ISO M), Nebenanwendung Gusswerkstoffe (ISO K), Nebenanwendung Nichteisenmetalle (ISO N), Nebenanwendung Superlegierungen (ISO S), Nebenanwendung Gehärteter Stahl (ISO H), zum Besäumen / Wälzfräsen, zum Eckfräsen

Anwendung
Schruppen und Schlichten mit demselben Werkzeug. Höheres Zeitspanvolumen durch optimierte Schneidegeometrie.
Eigenschaften
Der ungleiche Drallwinkel reduziert aktiv Vibrationen.
Downloads:
Schnittdaten
PDF Download
9 gefundene Artikel
FILTER
d1 [mm] ▾
d1 [mm] ✕
Filter löschen
l2 [mm] ▾
l2 [mm] ✕
Filter löschen
l3 [mm] ▾
l3 [mm] ✕
Filter löschen
l4 [mm] ▾
l4 [mm] ✕
Filter löschen
Mehr Filter
Filter zurücksetzen

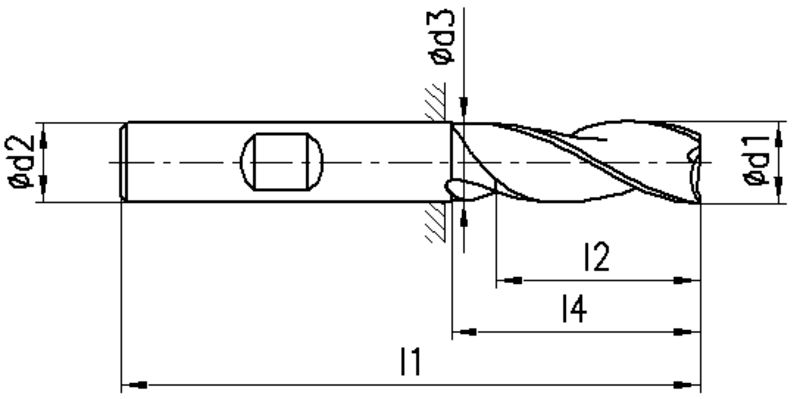

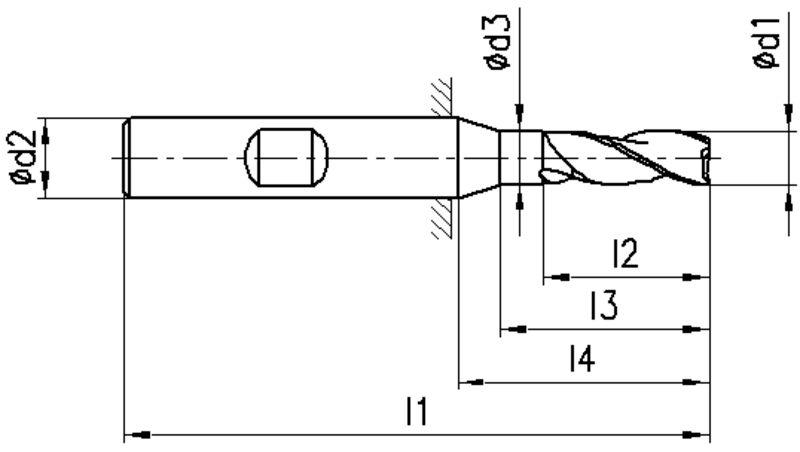

Artikel Nr
Bezeichnung
d1 [mm]
3 - 20
l2 [mm]
9 - 60
l3 [mm]
12 - -
l4 [mm]
23 - 70
d2 [mm]
6 - 20
l1 [mm]
62 - 126
d3 [mm]
2.9 - 19.5
Anzahl Zähne
3
Schutzfase [mm]
0.07 - 0.3
Hersteller Artikel-Identifikationsnummer (IDM)
2521A.003 - 2521A.020
Hersteller Artikel-Identifikationsnummer GTIN Code (IDM-GTIN)
4037753670446 - 4037753670583
Artikelkategorie (ARTCAT)
Eckfräser
Artikelgruppe (ARTGRP)
Fertigungstechnik
Staffelung
Netto CHF
zzgl. Versand
Menge
221365.0100
FRANKEN VHM-Eckfräser 2521A, TiAlN
ø3.0 x 9.0 x 12.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
3
l2 [mm]
9
l3 [mm]
12
l4 [mm]
23
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221365.0200
FRANKEN VHM-Eckfräser 2521A, TiAlN
ø4.0 x 12.0 x 16.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
4
l2 [mm]
12
l3 [mm]
16
l4 [mm]
25
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221365.0300
FRANKEN VHM-Eckfräser 2521A, TiAlN
ø5.0 x 15.0 x 20.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
5
l2 [mm]
15
l3 [mm]
20
l4 [mm]
25
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221365.0400
FRANKEN VHM-Eckfräser 2521A, TiAlN
ø6.0 x 18.0 x 25.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
6
l2 [mm]
18
l3 [mm]
-
l4 [mm]
25
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221365.0500
FRANKEN VHM-Eckfräser 2521A, TiAlN
ø8.0 x 24.0 x 30.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
8
l2 [mm]
24
l3 [mm]
-
l4 [mm]
30
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221365.0600
FRANKEN VHM-Eckfräser 2521A, TiAlN
ø10.0 x 30.0 x 40.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
10
l2 [mm]
30
l3 [mm]
-
l4 [mm]
40
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221365.0700
FRANKEN VHM-Eckfräser 2521A, TiAlN
ø12.0 x 36.0 x 45.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
12
l2 [mm]
36
l3 [mm]
-
l4 [mm]
45
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221365.0800
FRANKEN VHM-Eckfräser 2521A, TiAlN
ø16.0 x 48.0 x 55.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
16
l2 [mm]
48
l3 [mm]
-
l4 [mm]
55
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
221365.0900
FRANKEN VHM-Eckfräser 2521A, TiAlN
ø20.0 x 60.0 x 70.0
d1 [mm]
l2 [mm]
l3 [mm]
l4 [mm]
d1 [mm]
20
l2 [mm]
60
l3 [mm]
-
l4 [mm]
70
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
