221745

FRANKEN VHM-Torusfräser Hard-Cut

Produkteigenschaften:
P_VHM P_Schneidendurchmesser_0.5-6 P_TiAlN P_L30 P_Schneidentoleranz_0.01 P_Schaftform_ZylP_Schafttol_h5 P_Laenge_05_ExtraLang P_Vorschub2 P_Eckradius_mit_Schutzphase P_Z2 P_Werksnorm
Anwendung:
P_Nebenanwendung M_neutral K_Nebenanwendung N_neutral S_neutral H_Hauptanwendung O_neutral P_Kopierfraesen
Pictogramm Legende
2807A, Typ H, K3-15FH, VHM, Ø 0.5-6 mm, TiAlN-Beschichtung, Drallwinkel 30°, Spanwinkel -3°, Schneidentoleranz ± 0.01, Zylindrisch (ohne Fläche, HA), Schafttoleranz h5, extralang, , mit Eckenradius, Anzahl Zähne 2, Werksnorm

Anwendung
Für die Anforderungen des Werkzeugbaues. Hartfräsen von gehärteten Stählen bis 66 HRC sowie Wolframkupfer und sonstige Cu-Legierungen.

Passendes Zubehör:
221790 FRANKEN Kaltluftdüse
221795 FRANKEN Halterung zu Kaltluftdüse KD-15H
Downloads:
Schnittdaten
PDF Download
27 gefundene Artikel
Seite
1 2 3 ›
FILTER
d1 [mm] ▾
d1 [mm] ✕
Filter löschen
r [mm] ▾
r [mm] ✕
Filter löschen
l2 [mm] ▾
l2 [mm] ✕
Filter löschen
l3 [mm] ▾
l3 [mm] ✕
Filter löschen

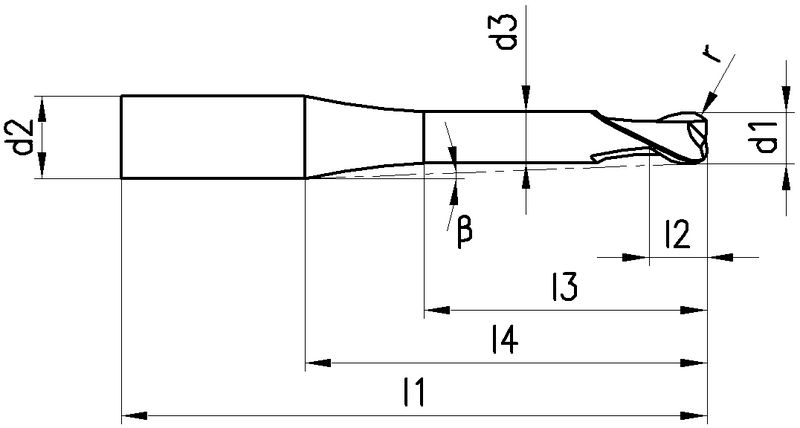

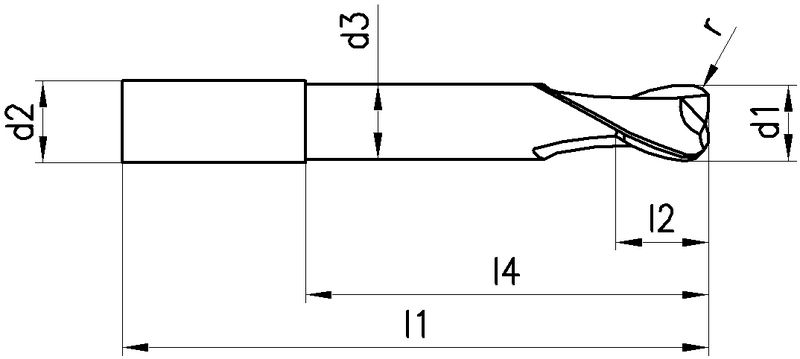

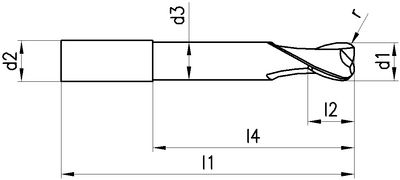

Artikel Nr
Bezeichnung
d1 [mm]
0.5 - 6
r [mm]
0.1 - 1
l2 [mm]
0.5 - 3.5
l3 [mm]
2.5 - -
l4 [mm]
9.5 - 72
d2 [mm]
6
l1 [mm]
57 - 100
d3 [mm]
0.45 - 5.9
Beta
17° - -
Z
2
Schneidentoleranz am Radius
±0.005
Netto CHF
zzgl. Versand
Staffelung
Netto CHF
zzgl. Versand
Menge
221745.0100
VHM-Torus-Hartfräser FRANKEN 2807A, Hard-Cut, TiAlN, K3-15FH
ø0.5 x r0.1 x 0.5 x 2.5
0.5
0.1
0.5
2.5
Artikel Details Zubehör
221745.0200
VHM-Torus-Hartfräser FRANKEN 2807A, Hard-Cut, TiAlN, K3-15FH
ø0.5 x r0.1 x 0.5 x 4.0
0.5
0.1
0.5
4
Artikel Details Zubehör
221745.0300
VHM-Torus-Hartfräser FRANKEN 2807A, Hard-Cut, TiAlN, K3-15FH
ø0.5 x r0.1 x 0.5 x 5.0
0.5
0.1
0.5
5
Artikel Details Zubehör
221745.0400
VHM-Torus-Hartfräser FRANKEN 2807A, Hard-Cut, TiAlN, K3-15FH
ø0.5 x r0.1 x 0.5 x 6.0
0.5
0.1
0.5
6
Artikel Details Zubehör
221745.0500
VHM-Torus-Hartfräser FRANKEN 2807A, Hard-Cut, TiAlN, K3-15FH
ø1.0 x r0.2 x 1.0 x 5.0
1
0.2
1
5
Artikel Details Zubehör
221745.0600
VHM-Torus-Hartfräser FRANKEN 2807A, Hard-Cut, TiAlN, K3-15FH
ø1.0 x r0.2 x 1.0 x 8.0
1
0.2
1
8
Artikel Details Zubehör
221745.0700
VHM-Torus-Hartfräser FRANKEN 2807A, Hard-Cut, TiAlN, K3-15FH
ø1.0 x r0.2 x 1.0 x 10.0
1
0.2
1
10
Artikel Details Zubehör
221745.0800
VHM-Torus-Hartfräser FRANKEN 2807A, Hard-Cut, TiAlN, K3-15FH
ø1.0 x r0.2 x 1.0 x 12.0
1
0.2
1
12
Artikel Details Zubehör
221745.0900
VHM-Torus-Hartfräser FRANKEN 2807A, Hard-Cut, TiAlN, K3-15FH
ø1.5 x r0.3 x 1.25 x 7.5
1.5
0.3
1.25
7.5
Artikel Details Zubehör
221745.1000
VHM-Torus-Hartfräser FRANKEN 2807A, Hard-Cut, TiAlN, K3-15FH
ø1.5 x r0.3 x 1.25 x 12.0
1.5
0.3
1.25
12
Artikel Details Zubehör
