149155

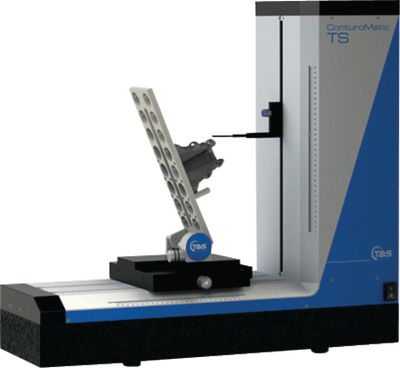

Konturmessgerät ConturoMatic TS 2D-Koordinatenmesssystem

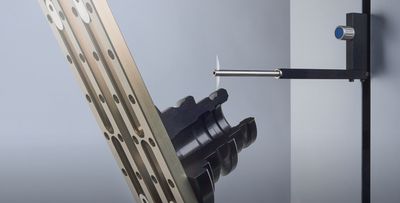

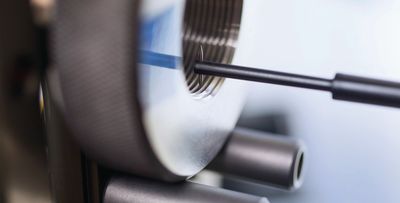

Konturenmessgeräte der TS-Familie sind 2D-Koordinatenmessplätze mit integrierter Steuerungselektronik und getrennten, motorisch geregelten X- und Z-Messachsen. Dadurch wird ein konstanter Datenpunkteabstand gewährleistet, unabhängig von der Profilneigung. Die Datenerfassung und Steuerung über Standard-Schnittstellen, garantiert Zukunftssicherheit und Unabhängigkeit von sich ändernder Rechnerhardware. Durch die jederzeit eindeutige, horizontale Stellung des Tasters ist eine einfache, gefahrlose und vollautomatische Teileprüfung möglich.

Ausführung:
ConturoMatic TS Basisgerät, Tastrichtung nach unten

Merkmale:
  • Messsystem optisch-inkremental
  • Messgeschwindigkeit 0.1...3.0 mm/s
  • Positioniergeschwindigkeit bis 25 mm/s
  • Messpunkteabstand 0.5...25 µm
  • Genauigkeit ±(0.9+L(mm)/100) µm
  • Genauigkeit Radius ±0.005% des Nennwertes bei R 12.5 mm
  • Genauigkeit Abstand ±(1.2+L(mm)/100) µm
  • Genauigkeit Winkel ≤ 30''

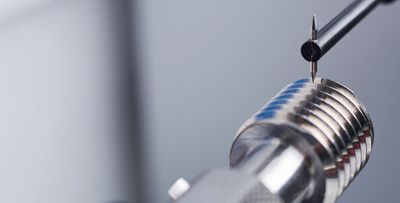

  • Gewindemessung (optionale Aufrüstung)

Hinweis:
Zu diesem Produkt ist eine Anwenderschulung zwingend, um den Messplatz sicher bedienen und die Software optimal nutzen zu können.
Für weitere Informationen verlangen Sie bitte den Sonderprospekt oder eine Beratung.

Lieferumfang:
ConturoMatic TS Basisgerät + PC inkl. Monitor
Kalibriernormal Tastarm TS (149170.0060)
Joystick (149170.0065)
Feinwaage zur Tastkrafteinstellung (149170.0070)
ConturoMatic Software
Bedienungsanleitung
ohne Tastarm (muss optional bestellt werden)

Passendes Zubehör:
143810 Präzisionsschraubstock FUTURO
149170 Zubehör ConturoMatic

Optional verfügbare Erweiterungspakete:
149170.9100 ConturoMatic TS Option UD Tastrichtung nach unten und oben
149170.9110 ConturoMatic TS Option Rauheit zur Berechnung der Oberflächenrauheit
149170.9120 ConturoMatic TS Option motorischer Tisch zur steuerung der Y-Achse
149170.9130 ConturoMatic TS Option Gewinde zur Auswertung von Gewinden
149170.9140 ConturoMatic TS Option Gewinde-Achse zur Ermittlung der Gewindeachse
Downloads:
Dokumentation
Loading...
1 gefundene Artikel
Artikel Nr
Bezeichnung
Typ
Messbereich X [mm]
Messbereich Z [mm]
Auflösung [µm]
Netto CHF
zzgl. Versand
Staffelung
Netto CHF
zzgl. Versand
Menge
149155.0101
Konturmessgerät ConturoMatic Basissystem
TS / 250 x 320
TS
250
320
0.033
