BRW ToolShop
Fertigungstechnik
Fräsen
Fräsen VHM
Fräsen VHM (nach Anwendung)
Microfräsen VHM
Microfräsen VHM: ISO P
MAGAFOR VHM-Mikro-Eckradiusfräser

zurück zur Übersicht

F222710.4900

W222710a

W222710c

W222710cb

F222710.4900

W222710a

W222710c

W222710cb

222710

Alle 51 Artikel ansehen

MAGAFOR VHM-Mikro-Eckradiusfräser

Produkteigenschaften:

P_VHM

P_Schneidendurchmesser_0.3-2

P_Hard'X

P_L30

P_Schneidentoleranz_0.01

P_Schaftform_ZylP_Schafttol_h5

P_Laenge_03_Mittellang

P_Vorschub3

P_Eckradius_mit_Schutzphase

P_Z2

P_Werksnorm

Anwendung:

P_Hauptanwendung

M_Nebenanwendung

K_Nebenanwendung

N_neutral

S_Nebenanwendung

H_Hauptanwendung

O_neutral

P_Nut-Eckfraesen

P_Mikrofraesen

Pictogramm Legende

Hard'X bis 67 HRC, VHM, Ø 0.3-2 mm, Hard'X-Beschichtung, Drallwinkel 30°, Schneidentoleranz ± 0.01, Zylindrisch (ohne Fläche, HA), Schafttoleranz h5, mittellang, Zentrumschnitt, mit Eckenradius, Anzahl Zähne 2, Werksnorm

Für die Bearbeitung tiefer Kavitäten.

*Kein Berühren

Downloads:

51 gefundene Artikel

Seite

d1 [mm] ▾

d1 [mm] ✕

0.3

0.4

0.5

0.6

0.7

0.8

1

1.2

1.4

1.5

1.6

1.8

2

Filter löschen

r [mm] ▾

r [mm] ✕

0.05

0.06

0.07

0.08

0.10

0.12

0.14

0.15

0.16

0.18

0.20

Filter löschen

l3 [mm] ▾

l3 [mm] ✕

1

1.5

2.5

2

3

4

6

9

12

16

20

25

30

Filter löschen

l2 [mm] ▾

l2 [mm] ✕

0.45

0.6

0.7

0.9

1

1.2

1.5

1.8

2.1

2.3

2.4

2.7

3

Filter löschen

Mehr Filter Weniger Filter Filter zurücksetzen

d2 [mm] ▾

d2 [mm] ✕

4

Filter löschen

l1 [mm] ▾

l1 [mm] ✕

45

51

61

Filter löschen

d3 [mm] ▾

d3 [mm] ✕

0.28

0.37

0.47

0.57

0.67

0.77

0.96

1.15

1.34

1.44

1.54

1.73

1.92

Filter löschen

Anzahl Zähne ▾

Anzahl Zähne ✕

2

Filter löschen

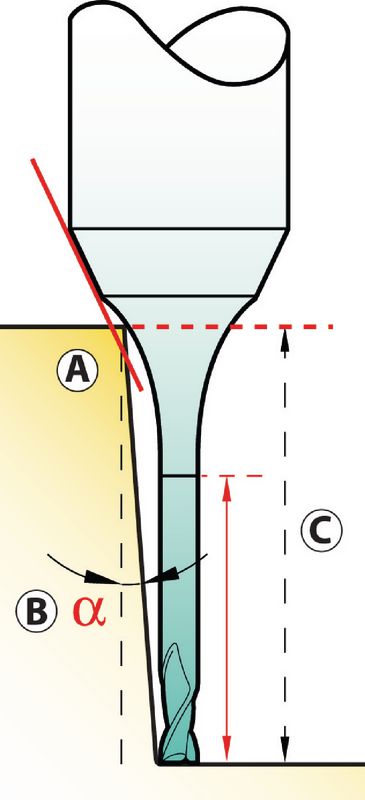

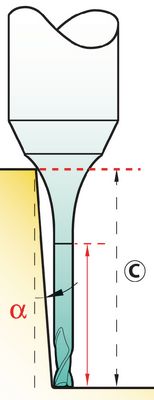

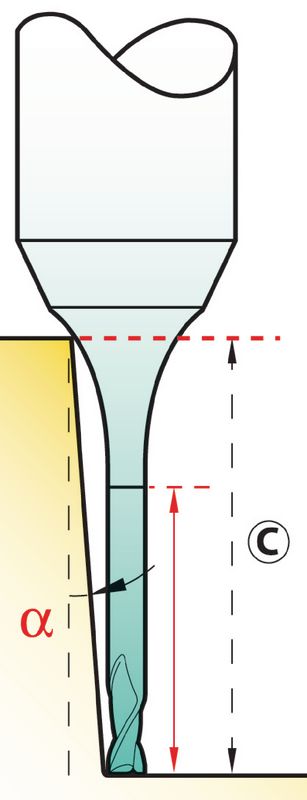

C / Alpha 0.5° (mm) ▾

C / Alpha 0.5° (mm) ✕

1.69

2,26

3,38

2,89

3,99

5,08

7,24

10,44

2,88

13,62

5,12

7,28

10,48

13,65

17,86

22,04

7,32

10,51

13,68

7,36

10,54

13,71

17,91

22,09

7,35

7,39

13,74

17,94

7,43

10,61

13,77

17,96

22,13

27,33

32,51

Filter löschen

C / Alpha 1° (mm) ▾

C / Alpha 1° (mm) ✕

1.92

2,53

3,71

3,17

4,33

5,47

7,71

11,02

11,01

14,27

5,50

7,74

11,04

14,29

18,59

22,85

7,77

11,06

14,32

7,80

11,09

14,34

18,63

22,89

14,33

7,82

14,36

18,64

7,85

11,13

14,38

18,66

22,92

28,20

33,46

Filter löschen

C / Alpha 2° (mm) ▾

C / Alpha 2° (mm) ✕

2.33

2,99

4,26

3,67

4,91

6,11

8,46

11,89

15,25

6,13

8,48

11,90

15,27

19,68

24,04

8,50

11,92

15,28

8,51

11,94

15,29

11,93

19,70

24,07

8,53

15,30

19,71

8,55

11,96

15,32

19,73

24,11

*

Filter löschen

C / Alpha 3° (mm) ▾

C / Alpha 3° (mm) ✕

2.72

3,42

4,74

4,12

5,41

6,66

9,08

12,60

6,65

16,03

6,67

9,09

12,61

16,04

21,32

26,63

9,11

12,62

16,05

9,12

12,63

16,06

21,37

*

9,13

16,08

9,15

16,25

16,11

Filter löschen

Schneidentoleranz am Radius ▾

Schneidentoleranz am Radius ✕

0/-0.01

Filter löschen

Schafttoleranz ▾

Schafttoleranz ✕

h5

Filter löschen

Nur Aktionen Nur Neuheiten Nur Lagerabverkauf

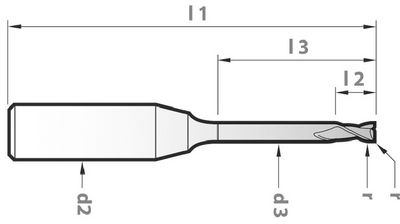

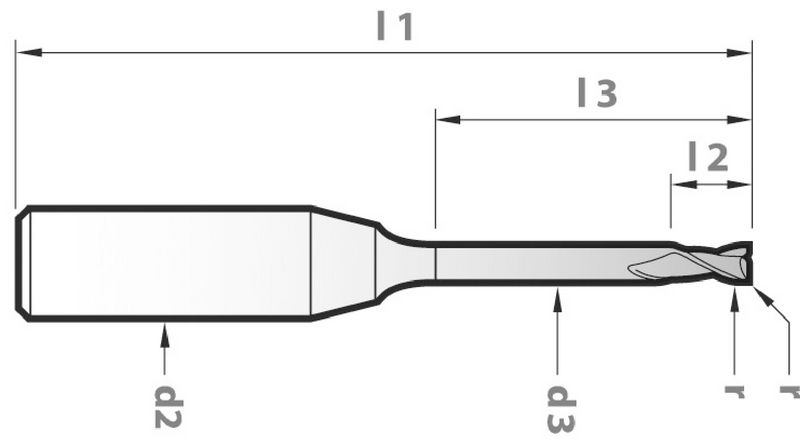

Artikel Nr
Bezeichnung

d1 [mm]
0.3 - 2

r [mm]
0.05 - 0.20

l3 [mm]
1 - 30

l2 [mm]
0.45 - 3

d2 [mm]
4

l1 [mm]
45 - 61

d3 [mm]
0.28 - 1.92

Anzahl Zähne
2

C / Alpha 0.5° (mm)
1.69 - 32,51

C / Alpha 1° (mm)
1.92 - 33,46

C / Alpha 2° (mm)
2.33 - *

C / Alpha 3° (mm)
2.72 - 16,11

Schneidentoleranz am Radius
0/-0.01

Schafttoleranz
h5

Netto CHF
zzgl. Versand

Staffelung

Netto CHF
zzgl. Versand

Menge

222710.0100

VHM-Mikro-Eckradiusfräser MAGAFOR 851-DH, Hard'X
0.3 x 0.05 x 1

0.3

0.05

1

0.45

Artikel Details

Loading...

222710.0200

VHM-Mikro-Eckradiusfräser MAGAFOR 851-DH, Hard'X
0.3 x 0.05 x 1.5

0.3

0.05

1.5

0.45

Artikel Details

Loading...

222710.0300

VHM-Mikro-Eckradiusfräser MAGAFOR 851-DH, Hard'X
0.3 x 0.05 x 2.5

0.3

0.05

2.5

0.45

Artikel Details

Loading...

222710.0400

VHM-Mikro-Eckradiusfräser MAGAFOR 851-DH, Hard'X
0.4 x 0.05 x 2

0.4

0.05

2

0.6

Artikel Details

Loading...

222710.0500

VHM-Mikro-Eckradiusfräser MAGAFOR 851-DH, Hard'X
0.4 x 0.05 x 3

0.4

0.05

3

0.6

Artikel Details

Loading...

222710.0600

VHM-Mikro-Eckradiusfräser MAGAFOR 851-DH, Hard'X
0.4 x 0.05 x 4

0.4

0.05

4

0.6

Artikel Details

Loading...

222710.0700

VHM-Mikro-Eckradiusfräser MAGAFOR 851-DH, Hard'X
0.5 x 0.05 x 2

0.5

0.05

2

0.7

Artikel Details

Loading...

222710.0800

VHM-Mikro-Eckradiusfräser MAGAFOR 851-DH, Hard'X
0.5 x 0.05 x 4

0.5

0.05

4

0.7

Artikel Details

Loading...

222710.0900

VHM-Mikro-Eckradiusfräser MAGAFOR 851-DH, Hard'X
0.5 x 0.05 x 6

0.5

0.05

6

0.7

Artikel Details

Loading...

222710.1000

VHM-Mikro-Eckradiusfräser MAGAFOR 851-DH, Hard'X
0.5 x 0.05 x 9

0.5

0.05

9

0.7

Artikel Details

Loading...
