222720

MAGAFOR VHM-Mikro-Kugelkopffräser

Produkteigenschaften:
P_VHM P_Schneidendurchmesser_0.4-2 P_Hard'X P_L30 P_Schneidentoleranz_0.01 P_Schaftform_ZylP_Schafttol_h5 P_Laenge_03_Mittellang P_Vorschub3 P_Vollradius P_Z2 P_Werksnorm
Anwendung:
P_Hauptanwendung M_Nebenanwendung K_Nebenanwendung N_neutral S_Nebenanwendung H_Hauptanwendung O_neutral P_Kopierfraesen P_Mikrofraesen
Pictogramm Legende
Hard'X bis 67 HRC, VHM, Ø 0.4-2 mm, Hard'X-Beschichtung, Drallwinkel 30°, Schneidentoleranz ± 0.01, Zylindrisch (ohne Fläche, HA), Schafttoleranz h5, mittellang, Zentrumschnitt, mit Vollradius, Anzahl Zähne 2, Werksnorm


Für die Bearbeitung tiefer Kavitäten.

*Kein Berühren
Downloads:
PDF Download
Schnittdaten
33 gefundene Artikel
Seite
1 2 3 › 4
FILTER
d1 [mm] ▾
d1 [mm] ✕
Filter löschen
r [mm] ▾
r [mm] ✕
Filter löschen
l3 [mm] ▾
l3 [mm] ✕
Filter löschen
l2 [mm] ▾
l2 [mm] ✕
Filter löschen

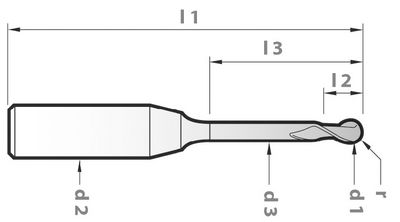

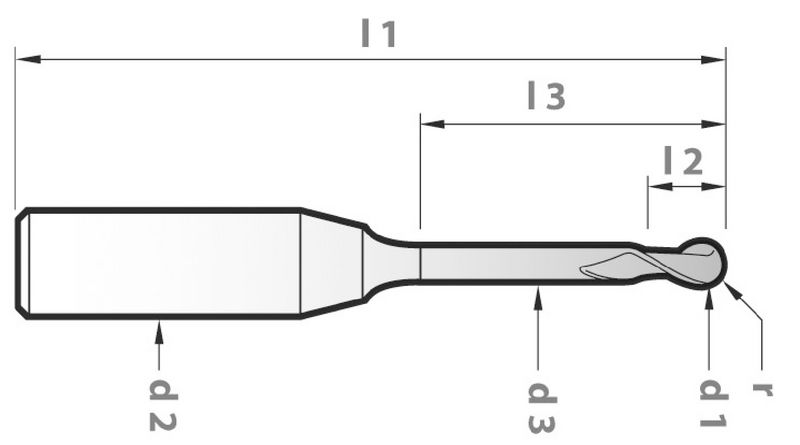

Artikel Nr
Bezeichnung
d1 [mm]
0.4 - 2
r [mm]
0.2 - 1
l3 [mm]
2 - 30
l2 [mm]
0.3 - 1.6
d2 [mm]
4
l1 [mm]
45 - 61
d3 [mm]
0.37 - 1.92
Anzahl Zähne
2

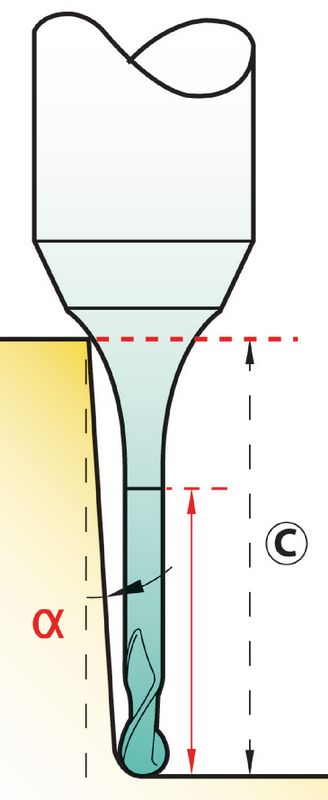

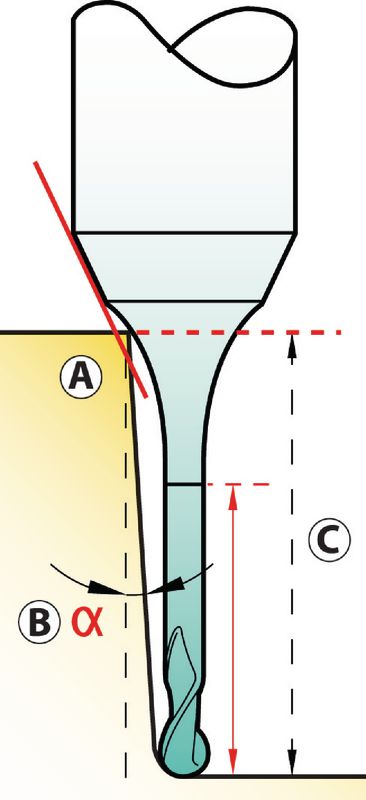

C / Alpha 0.5° (mm)
2,87 - 32,48
C / Alpha 1° (mm)
3,15 - 33,42
C / Alpha 2° (mm)
3,63 - *
C / Alpha 3° (mm)
4,07 - 12,53
Schneidentoleranz am Radius
0/-0.01
Schafttoleranz
h5
Netto CHF
zzgl. Versand
Staffelung
Netto CHF
zzgl. Versand
Menge
222720.0100
VHM-Mikro-Kugelfräser MAGAFOR 852-DH, Hard'X
0.4 x 0.2 x 2
0.4
0.2
2
0.3
Artikel Details
222720.0200
VHM-Mikro-Kugelfräser MAGAFOR 852-DH, Hard'X
0.4 x 0.2 x 3
0.4
0.2
3
0.3
Artikel Details
222720.0300
VHM-Mikro-Kugelfräser MAGAFOR 852-DH, Hard'X
0.4 x 0.2 x 4
0.4
0.2
4
0.3
Artikel Details
222720.0400
VHM-Mikro-Kugelfräser MAGAFOR 852-DH, Hard'X
0.5 x 0.25 x 2
0.5
0.25
2
0.4
Artikel Details
222720.0500
VHM-Mikro-Kugelfräser MAGAFOR 852-DH, Hard'X
0.5 x 0.25 x 4
0.5
0.25
4
0.4
Artikel Details
222720.0600
VHM-Mikro-Kugelfräser MAGAFOR 852-DH, Hard'X
0.5 x 0.25 x 6
0.5
0.25
6
0.4
Artikel Details
222720.0700
VHM-Mikro-Kugelfräser MAGAFOR 852-DH, Hard'X
0.5 x 0.25 x 9
0.5
0.25
9
0.4
Artikel Details
222720.0800
VHM-Mikro-Kugelfräser MAGAFOR 852-DH, Hard'X
0.6 x 0.3 x 2
0.6
0.3
2
0.5
Artikel Details
222720.0900
VHM-Mikro-Kugelfräser MAGAFOR 852-DH, Hard'X
0.6 x 0.3 x 4
0.6
0.3
4
0.5
Artikel Details
222720.1000
VHM-Mikro-Kugelfräser MAGAFOR 852-DH, Hard'X
0.6 x 0.3 x 6
0.6
0.3
6
0.5
Artikel Details
