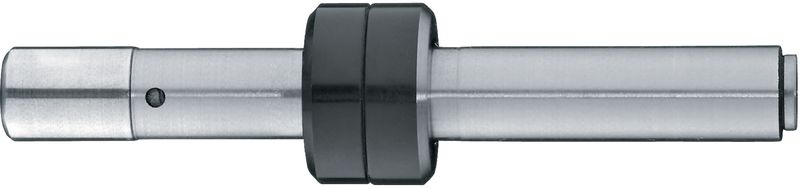

TSCHORN Kantentaster

Ausrichten von Bezugsflächen oder Kanten, Ausrichtgenauigkeit 0.01 mm.

Vorgehen
Der untere Teil des Tasters lässt sich zuerst durch leichten Fingerdruck aus der Laufachse der drehenden Arbeitsspindel (ca. 600 U/min.) drücken. Durch langsameres Zustellen der anzutastenden Fläche wird die oszillierende Bewegung immer geringer. Bei Erreichen der Koaxilität von Ober- und Unterteil weicht das Unterteil entlang der Werkstückfläche aus. Die Position von angetasteter Fläche zur Achse der Arbeitsspindel entspricht exakt dem halben Durchmesser des entsprechenden Tastkopfes.
Ausführung: Alle Teile gehärtet und geschliffen.

Passende Ersatzteile:
337110 Ersatzfeder zu Kantentaster
