F221740a
W221740a
W221740
F221740a
W221740a
W221740

221740

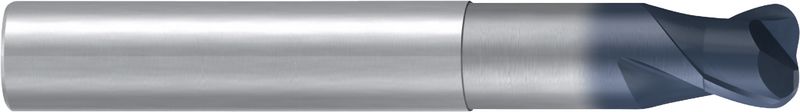

VHM-Torusfräser FRANKEN Hard-Cut

Produkteigenschaften:
P_VHM P_Schneidendurchmesser_1-12 P_TiAlN P_L30 P_Schneidentoleranz_0.01 P_Schaftform_ZylP_Schafttol_h5 P_Laenge_02_Kurz P_Vorschub3 P_Eckradius_mit_Schutzphase P_Z2 P_DIN_6535
Anwendung:
P_Nebenanwendung M_neutral K_Nebenanwendung N_neutral S_neutral H_Hauptanwendung O_neutral P_Kopierfraesen
Pictogramm Legende
1996A, Typ H, K3-15FH, VHM, Ø 1-12 mm, TiAlN-Beschichtung, Drallwinkel 30°, Spanwinkel -3°, Schneidentoleranz ± 0.01, Zylindrisch (ohne Fläche, HA), Schafttoleranz h5, kurz, Zentrumschnitt, mit Eckenradius, Anzahl Zähne 2, DIN 6535

Anwendung
Zum Hartfräsen von gehärteten Stählen 44 HRC bis 66 HRC sowie für die Schlichtbearbeitung von unvergütetem Material.

Passendes Zubehör:
221790 FRANKEN Kaltluftdüse
221795 FRANKEN Halterung zu Kaltluftdüse KD-15H
Downloads:
Schnittdaten
PDF Download
10 gefundene Artikel
FILTER
d1 [mm] ▾
d1 [mm] ✕
Filter löschen
r [mm] ▾
r [mm] ✕
Filter löschen
l2 [mm] ▾
l2 [mm] ✕
Filter löschen
l3 [mm] ▾
l3 [mm] ✕
Filter löschen

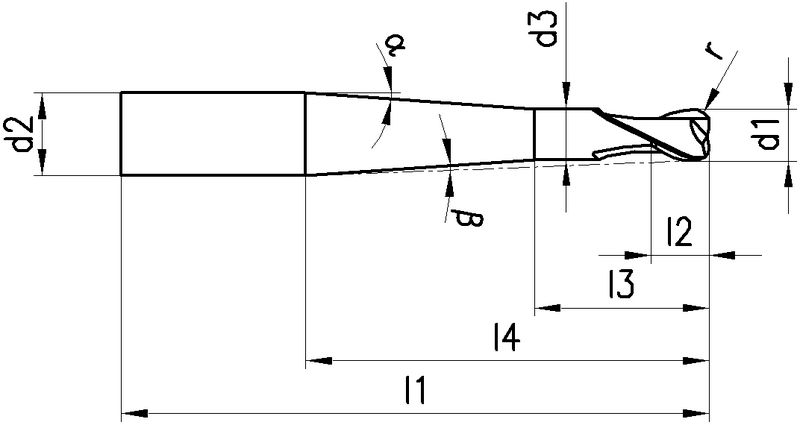

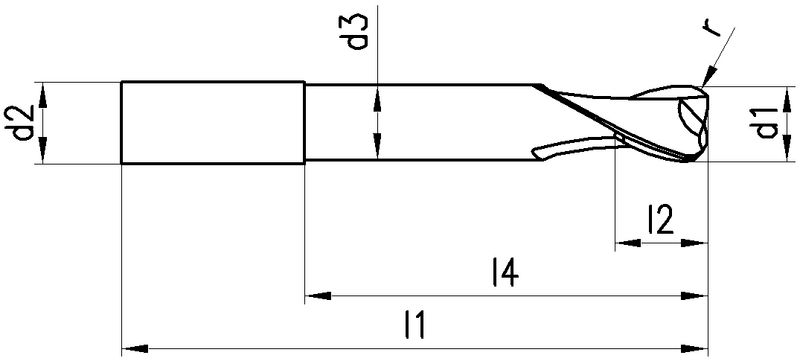

Artikel Nr
Bezeichnung
d1 [mm]
1 - 12
r [mm]
0.25 - 4
l2 [mm]
2 - 10
l3 [mm]
4 - -
l4 [mm]
20 - 35
d2 [mm]
6 - 12
l1 [mm]
57 - 83
d3 [mm]
0.95 - 11.5
Alpha
10° - -
Beta
8° - -
Z
2
Schneidentoleranz am Radius
±0.005
Netto CHF
zzgl. Versand
Staffelung
Netto CHF
zzgl. Versand
Menge
221740.0100
VHM-Torus-Hartfräser FRANKEN 1996A, TiAlN, Hard-Cut, K10-20F
ø1.0 x r0.25 x 2.0 x 4.0
1
0.25
2
4
Artikel Details Zubehör
221740.0200
VHM-Torus-Hartfräser FRANKEN 1996A, TiAlN, Hard-Cut, K10-20F
ø1.5 x r0.3 x 2.5 x 7.5
1.5
0.3
2.5
7.5
Artikel Details Zubehör
221740.0300
VHM-Torus-Hartfräser FRANKEN 1996A, TiAlN, Hard-Cut, K10-20F
ø2.0 x r0.5 x 3.0 x 8.0
2
0.5
3
8
Artikel Details Zubehör
221740.0400
VHM-Torus-Hartfräser FRANKEN 1996A, TiAlN, Hard-Cut, K10-20F
ø3.0 x r0.5 x 3.5 x 10.0
3
0.5
3.5
10
Artikel Details Zubehör
221740.0500
VHM-Torus-Hartfräser FRANKEN 1996A, TiAlN, Hard-Cut, K10-20F
ø4.0 x r1.0 x 4.0 x 12.0
4
1
4
12
Artikel Details Zubehör
221740.0600
VHM-Torus-Hartfräser FRANKEN 1996A, TiAlN, Hard-Cut, K10-20F
ø5.0 x r1.5 x 5.0 x 14.0
5
1.5
5
14
Artikel Details Zubehör
221740.0700
VHM-Torus-Hartfräser FRANKEN 1996A, TiAlN, Hard-Cut, K10-20F
ø6.0 x r2.0 x 6.0 x 20.0
6
2
6
-
Artikel Details Zubehör
221740.0800
VHM-Torus-Hartfräser FRANKEN 1996A, TiAlN, Hard-Cut, K10-20F
ø8.0 x r2.0 x 7.0 x 25.0
8
2
7
-
Artikel Details Zubehör
221740.0900
VHM-Torus-Hartfräser FRANKEN 1996A, TiAlN, Hard-Cut, K10-20F
ø10.0 x r3.0 x 8.0 x 30.0
10
3
8
-
Artikel Details Zubehör
221740.1000
VHM-Torus-Hartfräser FRANKEN 1996A, TiAlN, Hard-Cut, K10-20F
ø12.0 x r4.0 x 10.0 x 35.0
12
4
10
-
Artikel Details Zubehör
