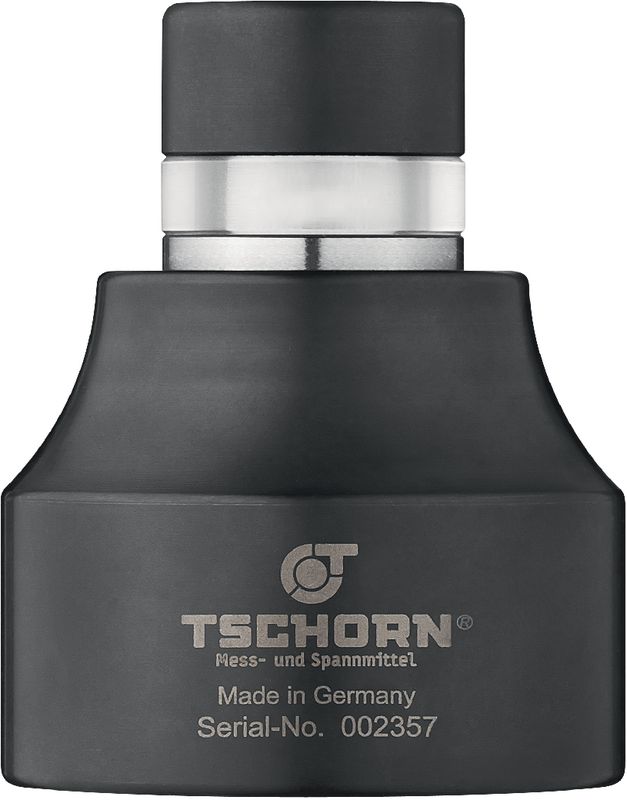

Voreinstellgerät TSCHORN Optisch

Zur präzisen Lagebestimmung von Werkstückoberflächen oder Werkzeuglängen in Z-Richtung ohne Beschädigung des Werkstückes. Grundkörper und Tastfläche gehärtet.

Einsatz:
Auf NC-Bearbeitungszentren, Bohrwerken, Fräsmaschinen, Bohrmaschinen, usw.

Anwendung:

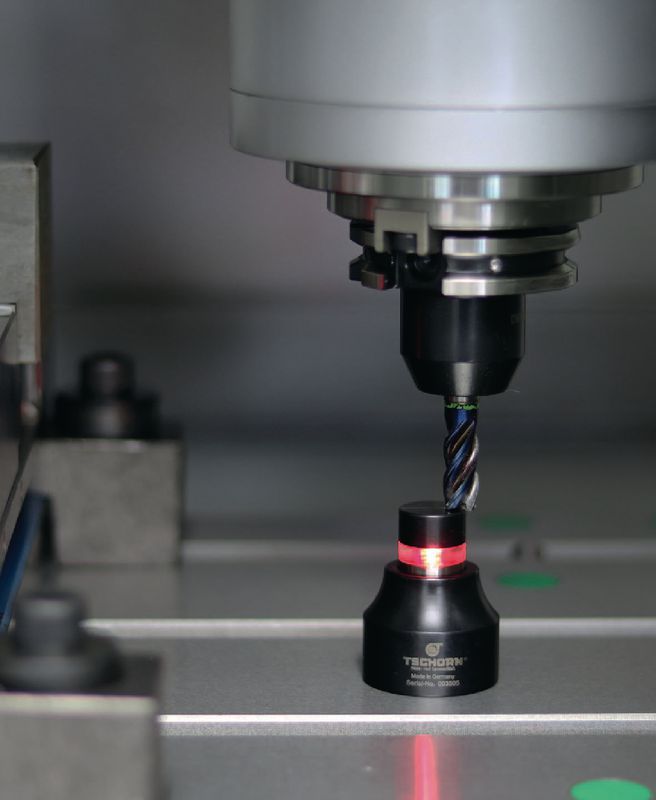

Das Voreinstellgerät auf das Werkstück stellen. Mit stehender Spindel vorsichtig auf die Tastfläche auffahren. Sobald die LED aufleuchtet ist das Bezugsmass von 50 mm erreicht. Ein Sicherheitsfederweg von ca. 2 mm zum Überfahren der 50 +/- 0.01 mm ist eingebaut.

Ausführungen:
177505.0100: nicht magnetisch
177505.0120: magnetisch


Passende Batterien:
1 Stück 155050.0900 - SR44 (357/303) / 1.55 V (im Lieferumfang enthalten)
