F255033

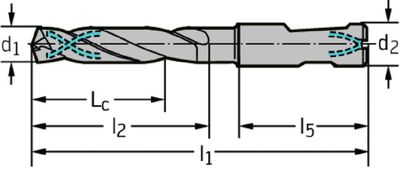

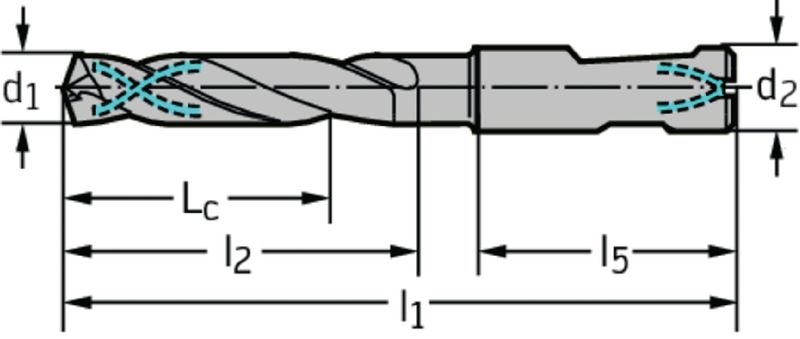

W255033
F255033
W255033

255033

WALTER TITEX VHM-Spiralbohrer DC150 3xD Perform, HB/HE, kurz

WALTER_TITEX_(P001)
TITEX
Produkteigenschaften:
P_Material_VHM_(P020) P_Beschicht._TiNAl_(P030) P_Aufn._Wistle-Notch_und_Weldon_(P050) P_Schafttoleranz_h6_(P070) P_Norm_DIN6537K_(P080) P_Nenngroesse_DM_003.00-020.00_(P130) P_Zaehnezahl_02_(P140) P_Kuehlung_Kuehlung_vertikal_(P170) P_Laengenverhaeltnis_003xD_(P230) P_Drall_-Spiralwinkel_30_(P290) P_Spitzenwinkel_140Grad_(P320) P_Schneidentol._B_ISO_m7_(P350)
Anwendung:
P_Materialgruppe_P_Hauptanw._(A001) P_Materialgruppe_M_Nebenanw._(A002) P_Materialgruppe_K_Hauptanw._(A003) P_Materialgruppe_N_Nebenanw._(A004) P_Materialgruppe_S_Nebenanw._(A005) P_Materialgruppe_H_Nebenanw._(A006) P_Materialgruppe_O_Neutral_(A007) P_Durchgangsbohren_(A200)
Pictogramm Legende
Mit Doppelschaft HB/HE, WALTER Produktgruppe TITEX, aus Vollhartmetall, TiNAl Beschichtung, mit Wistle-Notch Aufnahme oder Weldonaufnahme, Schafttoleranz h6, gemäss DIN 6537K, Nenngrösse Ø 3 - 20 mm, Zähnezahl 2, mit Innenkühlung vertikal, Längenverhältnis 3xD, Bohrer mit Drallwinkel 30°, Spitzenwinkel 140°, Bohrer Schneidentoleranz m7 (gemäss ISO 286 Passungsystem)
Hauptanwendung Stahl (ISO-P), Nebenanwendung Rostfreie Stähle (ISO M), Hauptanwendung Gusswerkstoffe (ISO K), Nebenanwendung Nichteisenmetalle (ISO N), Nebenanwendung Superlegierungen (ISO S), Nebenanwendung Gehärteter Stahl (ISO H), zum Durchgangsbohren

Anwendung
Universell einsetzbar in allen Werkstoffen. Hartbearbeitung bis 55 HRC.
Downloads:
PDF Download
Schnittdaten
48 gefundene Artikel
Seite
1 2 3 › 5
FILTER
d1 [mm] ▾
d1 [mm] ✕
Filter löschen
Mehr Filter
Filter zurücksetzen
Artikel Nr
Bezeichnung
d1 [mm]
3 - 20
Lc [mm]
14 - 55
l2 [mm]
20 - 79
l1 [mm]
62 - 131
Artikelgruppe (ARTGRP)
Fertigungstechnik
Artikelkategorie (ARTCAT)
Spiralbohrer (bis 12xD)
l5 [mm]
36 - 50
Hersteller Artikel-Bezeichnungscode (IDM-I)
DC150-03-03.000D1-WJ30RE - DC150-03-20.000D1-WJ30RE
Hersteller Artikel-Identifikationsnummer (IDM)
7287717 - 7287764
Hersteller Artikel-Barcodenummer (IDM-BAR)
4031132400822 - 4031132401294
Hersteller Artikel-Identifikationsnummer ANSI Code (IDM-ANSI)
DC150-03-03.000D1-WJ30RE - DC150-03-20.000D1-WJ30RE
d2 [mm]
6 - 20
Bohrtiefe x D
3xD
Norm
DIN 6537 K
Spitzenwinkel
140
Schafttoleranz
h6
Schneidentoleranz am Durchmesser
m7
Staffelung
Netto CHF
zzgl. Versand
Menge
255033.0020
WALTER TITEX VHM-Spiralbohrer DC150 Perform, 3xD, HE/HB, IK, DIN 6537 K
3
d1 [mm]
d1 [mm]
3
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
255033.0040
WALTER TITEX VHM-Spiralbohrer DC150 Perform, 3xD, HE/HB, IK, DIN 6537 K
3.3
d1 [mm]
d1 [mm]
3.3
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
255033.0060
WALTER TITEX VHM-Spiralbohrer DC150 Perform, 3xD, HE/HB, IK, DIN 6537 K
3.4
d1 [mm]
d1 [mm]
3.4
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
255033.0080
WALTER TITEX VHM-Spiralbohrer DC150 Perform, 3xD, HE/HB, IK, DIN 6537 K
3.5
d1 [mm]
d1 [mm]
3.5
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
255033.0100
WALTER TITEX VHM-Spiralbohrer DC150 Perform, 3xD, HE/HB, IK, DIN 6537 K
3.7
d1 [mm]
d1 [mm]
3.7
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
255033.0120
WALTER TITEX VHM-Spiralbohrer DC150 Perform, 3xD, HE/HB, IK, DIN 6537 K
3.8
d1 [mm]
d1 [mm]
3.8
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
255033.0140
WALTER TITEX VHM-Spiralbohrer DC150 Perform, 3xD, HE/HB, IK, DIN 6537 K
4
d1 [mm]
d1 [mm]
4
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
255033.0160
WALTER TITEX VHM-Spiralbohrer DC150 Perform, 3xD, HE/HB, IK, DIN 6537 K
4.2
d1 [mm]
d1 [mm]
4.2
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
255033.0180
WALTER TITEX VHM-Spiralbohrer DC150 Perform, 3xD, HE/HB, IK, DIN 6537 K
4.3
d1 [mm]
d1 [mm]
4.3
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
255033.0200
WALTER TITEX VHM-Spiralbohrer DC150 Perform, 3xD, HE/HB, IK, DIN 6537 K
4.5
d1 [mm]
d1 [mm]
4.5
Staffelung, Netto CHF zzgl. Versand
Staffelung, Netto CHF zzgl. Versand
product.table_item.graduation, product.table_item.pricing
Downloads:
CAD
Artikel Details
48 gefundene Artikel
Seite
1 2 3 › 5
